逼近曲面
Creo+
使用者介面位置：按一下 > >
「逼近曲面」(Approximate Surfaces)。
「逼近曲面」(Approximate Surfaces)。視訊
描述

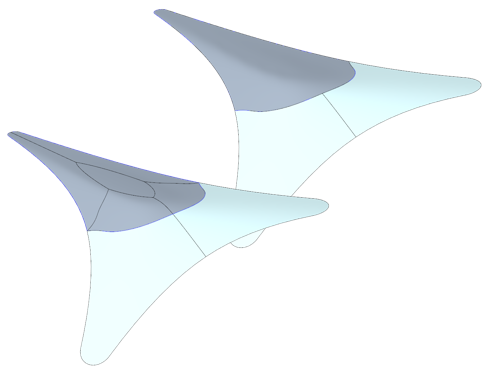

在 Creo+ 中，我們現在提供使用單一逼近曲面來逼近所選曲面之補綴的新功能。當需要針對修復使用案例精加工幾何 (包括透過減少曲面數量來簡化曲面)，或補綴包含奇異點之位移曲面的結果時，這會很有幫助。之前無法使用單一曲面逼近多個曲面。
您可以在三個附件選項中選擇：
•
「取代」(Replace)，最能支援上述使用案例的預設附件
「取代」(Replace)，最能支援上述使用案例的預設附件•
「複製與裁剪」(Copy and Trim)
「複製與裁剪」(Copy and Trim)•
「複製未裁剪項目」(Copy Untrimmed)
「複製未裁剪項目」(Copy Untrimmed)其他選項包含與鄰接曲面的連接，在其中，您可以選擇「G0 (方位)」(G0 (Position)) 條件，或維持與「G1 (相切)」(G1 (Tangency)) 條件相切。可相對於
「鄰接項」(Neighbors) 曲面 (僅適用於連接到相切鄰接曲面的邊) 或
「參照」(References) (即所選原始曲面本身) 計算相切條件。
「鄰接項」(Neighbors) 曲面 (僅適用於連接到相切鄰接曲面的邊) 或 「參照」(References) (即所選原始曲面本身) 計算相切條件。您可以嘗試使用「G1 (相切)」條件逼近，即使無法滿足相切條件，仍可透過將「連接處理」(Connection Handling) 從
「嚴格」(Strict) 設定為
「寬鬆」(Relaxed) 來建立成功的特徵。在此情況下，系統會針對特徵產生「幾何檢查」。
「嚴格」(Strict) 設定為 「寬鬆」(Relaxed) 來建立成功的特徵。在此情況下，系統會針對特徵產生「幾何檢查」。其他控制選項包括：
• 「逼近範圍」(Approximation scope) - 逼近「內部」與「邊界」，或僅根據邊界建立 n 側曲面補綴
• 「排除的邊」(Excluded edges) - 從連接需求中排除的內部邊/迴圈
優點
• 增加了設計彈性
• 針對匯入修復使用案例精加工幾何，例如透過減少曲面數量來簡化曲面
• 補綴包含奇異點之位移曲面的結果
其他資訊
秘訣︰ | 無。 |
限制︰ | 不建議逼近包含中斷連接曲面區域/輪廓的曲面。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
