以曲線為基礎的環座標系類型
Creo+
使用者介面位置：在「複合材料」環境中：
1. 按一下

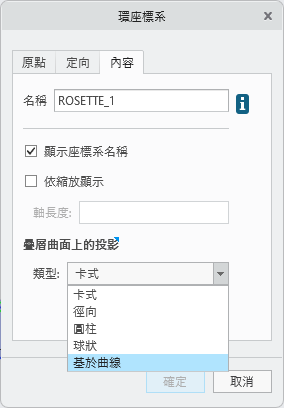

「環座標系」(Rosette)。「環座標系」(Rosette Coordinate System) 對話方塊即會開啟。
「環座標系」(Rosette)。「環座標系」(Rosette Coordinate System) 對話方塊即會開啟。2. 選取「內容」(Properties) 標籤。
3. 在「類型」(Type) 方塊中選取「基於曲線」(Curve-based)。
4. 在「曲線」(Curve) 收集器中指定曲線。
描述
現在，您可以使用「基於曲線」(Curve-based) 環座標系類型建立環座標系特徵。這可讓您使用曲線作為參照來定義鋪層幾何上的定向角度。

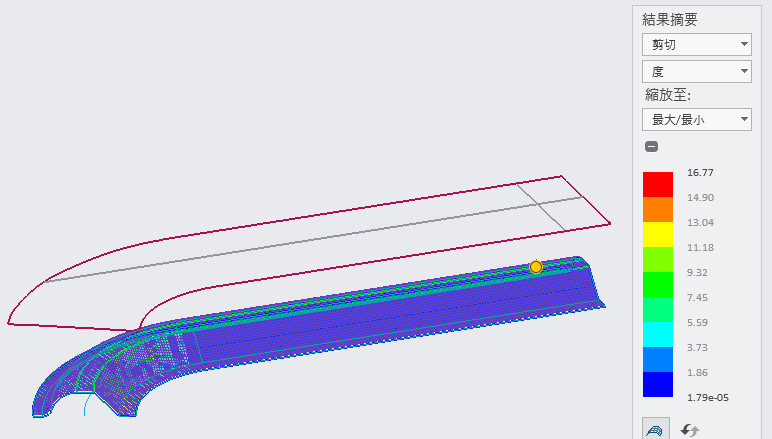

懸垂模擬已經過進一步完善，納入了以曲線為基礎的環座標系，用於確定懸垂方向以及評估縱向和橫向方向的定向結果。
當將分析模型匯出為 HDF5 格式時，可以將以曲線為基礎的環座標系匯出至分析模型。
優點
此強化功能可為需要以曲線為基礎的環座標系來進行懸垂模擬的特定鋪層形狀提供更簡單、更好的懸垂結果，進而提高生產力。
其他資訊
秘訣︰ | 無。 |
限制︰ | • Creo Simulate 不支援以曲線為基礎的環座標系。 • 當將分析模型匯出為 NAS 格式時，無法將以曲線為基礎的環座標系匯出至分析模型。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
