Creo Ansys Simulation 中網格化的幾何檢查回饋
Creo+
使用者介面位置：您可以從下列位置存取「疑難排解器」(Troubleshooter) 對話方塊：
• 從 Ansys Simulation 標籤中，按一下「執行」(Run)
> 。
> 。• 在「流程管理員」中，按一下
以從「流程管理員」中檢視使用中流程。
以從「流程管理員」中檢視使用中流程。按一下
，然後選取 「疑難排解器」(Troubleshooter)。
，然後選取 「疑難排解器」(Troubleshooter)。視訊
描述
Creo Ansys Simulation 現在支援幾何問題導致網格失敗時使用疑難排解器。之前無法使用此資訊。疑難排解器會列出網格失敗的曲面，如下圖所示：

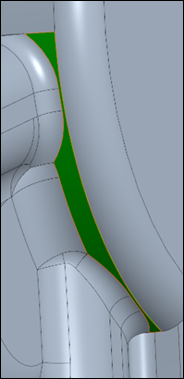

選取「網格」(Mesh) 清單項目會使曲面反白並放大圖形視窗中的此區域，如下圖所示：
疑難排解器將於未來用於錯誤、警告與資訊訊息。
優點
此強化功能提供下列優點：
• 識別模型中有問題的區域
• 為使用者提供即時回饋
• 一致的疑難排解器
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
