晶格：自動倒圓角的設計意圖鏈
Creo+
使用者介面位置：按一下 > >
「晶格」(Lattice)。
「晶格」(Lattice)。視訊
描述

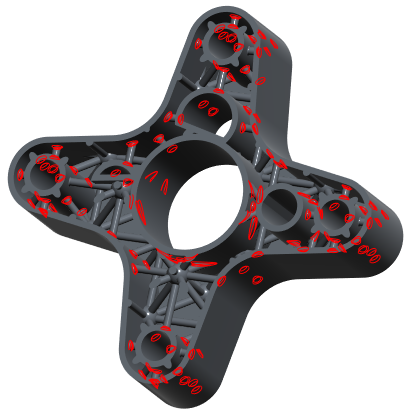

「晶格」特徵已強化，可在晶格幾何與其邊界或殼之間自動建立設計意圖鏈。意圖鏈可用於建立「自動倒圓角」或「倒圓角」特徵。
意圖鏈針對
「樑」(Beams)、
2.5D 或
「自訂」(Custom) 晶格類型建立。晶格必須使用「完整幾何」(Full geometry) 表示。晶格與邊界或殼必須是相同主體的一部份。
「樑」(Beams)、 2.5D 或 「自訂」(Custom) 晶格類型建立。晶格必須使用「完整幾何」(Full geometry) 表示。晶格與邊界或殼必須是相同主體的一部份。意圖鏈會在您完成「晶格」特徵後建立。完成晶格特徵後，您可以使用意圖鏈來建立「倒圓角」或「自動倒圓角」特徵。由於特徵位於「晶格」特徵之外，因此，不需要時可以隱抑倒圓角，以改善效能。
優點
使用自動建立的意圖鏈，可在晶格幾何與其邊界或殼之間輕鬆建立「自動倒圓角」或「倒圓角」特徵。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
