晶格匯出強化功能：裁剪邊界處的簡化樑
Creo+
使用者介面位置︰
• 零件模式
a. 按一下 >
「另存新檔」(Save As) > 「儲存副本」(Save a Copy)。「儲存副本」(Save a Copy) 對話方塊即會開啟。
「另存新檔」(Save As) > 「儲存副本」(Save a Copy)。「儲存副本」(Save a Copy) 對話方塊即會開啟。b. 在「類型」(Type) 旁，選取 Stereolithography (*.stl) 或 3MF (*.3mf)。
c. 按一下「選項」(Options)。「STL 匯出設定檔設定」(STL Export Profile Settings) 或「3MF 匯出設定檔設定」(3MF Export Profile Settings) 對話方塊即會開啟。
d. 按一下
以展開「晶格設定」(Lattice Settings) 部份。
以展開「晶格設定」(Lattice Settings) 部份。
• 紙匣組件
a. 按一下 >
「列印」(Print) >
「準備 3D 列印」(Prepare for 3D Printing)。「紙匣」(Tray) 標籤即會開啟。
「列印」(Print) > 「準備 3D 列印」(Prepare for 3D Printing)。「紙匣」(Tray) 標籤即會開啟。b. 按一下 >

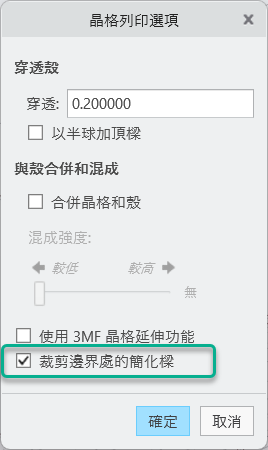

「晶格列印選項」(Lattice Printing Options)。「晶格列印選項」(Lattice Printing Options) 對話方塊即會關閉。
「晶格列印選項」(Lattice Printing Options)。「晶格列印選項」(Lattice Printing Options) 對話方塊即會關閉。
描述
已新增匯出選項來裁剪外部晶格邊界處的簡化樑。
• 在「零件」模式下，當您使用「另存新檔」(Save As) 匯出為 STL 或 3MF 檔案時，適用此選項。
「另存新檔」(Save As) 匯出為 STL 或 3MF 檔案時，適用此選項。• 在「紙匣組件」中，此選項適用於匯出與切片。
對於具有簡化表示的樑晶格，依預設會在匯出期間於開放和封閉晶格邊界處裁剪樑。這會增加計算時間。
如果您不需要裁剪樑，請清除「裁剪邊界處的簡化樑」(Trim simplified beams at the boundary) 核取方塊，以縮短計算時間。
晶格未裁剪： | 晶格會在外部邊界處裁剪： |
 |  |
優點
• 使用簡化表示準備 3D 晶格模型時具有更大彈性
• 匯出工作流程簡單直接
• 在我們熟悉的相同晶格使用者介面內受到支援
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
