晶格：自訂晶格中基於模擬的可變密度
Creo+
使用者介面位置：按一下 >
「晶格」(Lattice) > >
「自訂」(Custom)。
「晶格」(Lattice) > > 「自訂」(Custom)。視訊
描述
現在，您可以建立以樑為基礎的自訂晶格，其密度會根據模擬結果而變化。晶格在應力較高的區域中會較為密集，而在應力較低的區域中會較為稀疏，密度會在兩者之間逐漸變化。
密度由樑橫截面大小設定。樑越粗，橫截面越大，建立的密度就越高。樑越粗，樑上的球也就越大。
之前，根據模擬改變密度的選項不適用於自訂晶格。
新增的功能支援下列流程：

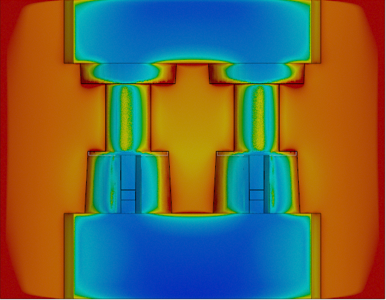

• 在沒有晶格的情況下，對零件執行模擬：
• 將模擬結果儲存到檔案：

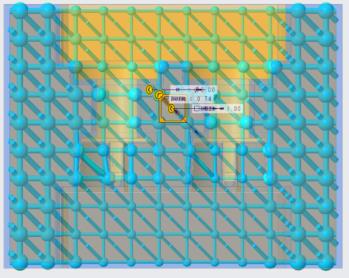

• 使用自訂儲存格建立晶格：
然後，使用模擬結果建立可變密度。晶格在應力較高的區域更為密集，在應力較低的區域則更為稀疏：
優點
• 支援其他使用案例
• 在定義晶格時更具彈性
• 相同的工作流程和晶格使用者介面
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
