PID 控制器練習 7 - 分析結果
本練習說明如何在模擬期間和之後分析結果。欲隱藏 CAD 曲面 (而非流體域)，請在「顯示」(Show) 群組中的
「CAD 主體」(CAD Bodies) 與
「Flow Analysis 主體」(Flow Analysis Bodies) 之間切換。透過在「圖例」(Legend) 下拉選單中選取「未選取」(No Selection)，可清除任何變數顯示。按一下
「XY 繪圖面板」(XYPlot Panel) 可檢視 XY 繪圖。
「CAD 主體」(CAD Bodies) 與 「Flow Analysis 主體」(Flow Analysis Bodies) 之間切換。透過在「圖例」(Legend) 下拉選單中選取「未選取」(No Selection)，可清除任何變數顯示。按一下 「XY 繪圖面板」(XYPlot Panel) 可檢視 XY 繪圖。 | 1. 欲顯示/隱藏所選幾何圖元，請按一下「視圖」(View) 面板中的  「顯示」(Show)。2. 欲變更顏色配置，請在「圖例」(Legend) 中按一下  「更多」(More)，然後選取「藍紅」(Blue Red) 或「藍紫」(Blue Purple)。 |

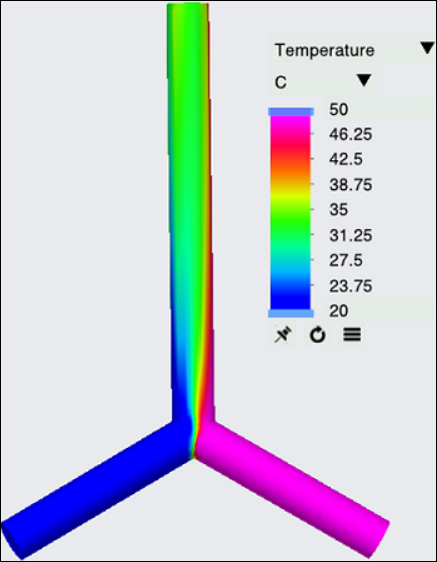

檢視溫度等值線圖
1. 在「域」(Domains) 底下選取 PIPE_BODY_1。在「視圖」(View) 面板中，按一下 「顯示」(Show) 以顯示所選域。
「顯示」(Show) 以顯示所選域。2. 在「內容」(Properties) 面板的「視圖」(View) 標籤中，針對「曲面」(Surface) 將選項設定為如下所列的值：
◦ 「格點」(Grid) -
◦ 「輪廓」(Outline) - No
◦ 「可變」(Variable) - Temperature:[Heat]
◦ 「最小」(Min) - 20 C
◦ 「最大」(Max) - 50 C

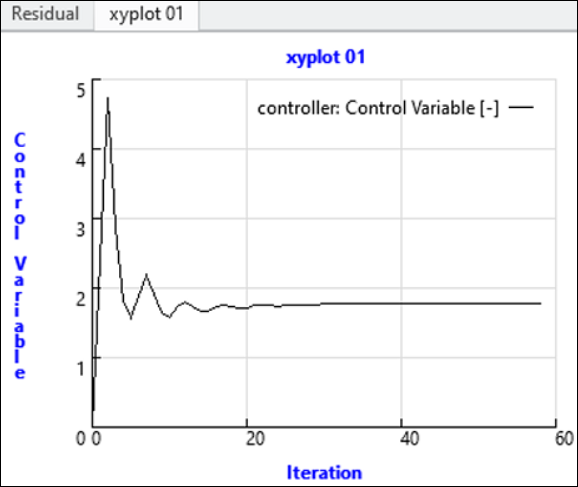

繪製控制變數
1. 在「專案樹」中的「物理」(Physics) 下，選取「控制器」(Controller)。
2. 在「後處理」(Post-Processing) 標籤中，按一下 「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot1。
「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot1。3. 選取 xyplot1。
4. 在「內容」(Properties) 面板中，設定「變數」(Variable) -「[控制器] 控制變數」([Controller] Control Variable)
5. 按一下「確定」。

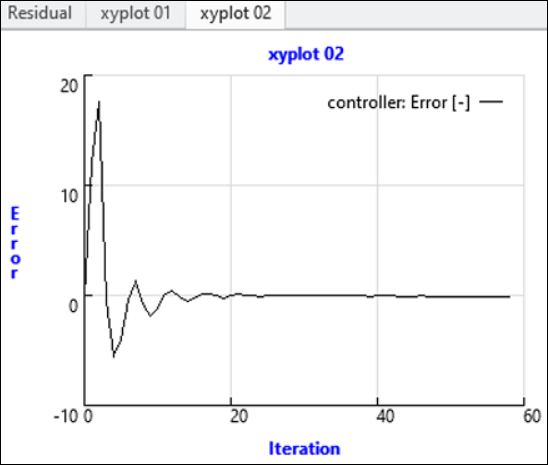

繪製誤差
繪製誤差
會監測出口處的誤差值以檢查每個迭代的誤差值，且該值會隨著所需設定點值而減少。
1. 在「專案樹」中的「物理」(Physics) 下，選取「控制器」(Controller)。
2. 在「後處理」(Post-Processing) 標籤中，按一下 「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot2。
「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot2。3. 選取 xyplot2。
4. 在「內容」(Properties) 面板中，設定「變數」(Variable) -「[控制器] 誤差」([Controller] Error)
5. 按一下「確定」。

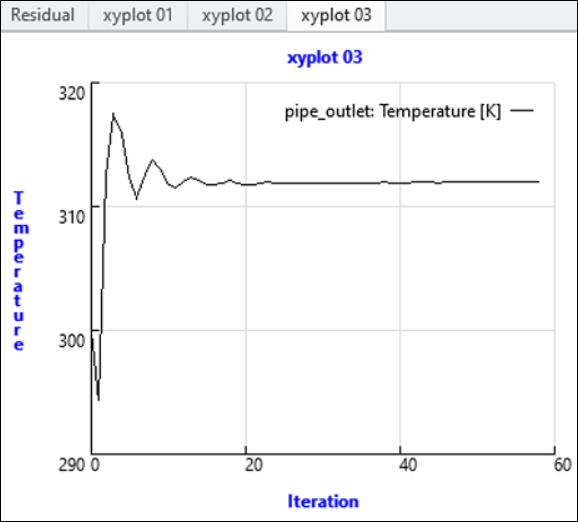

繪製出口溫度
1. 在「Flow Analysis 樹」中的「邊界條件」(Boundary Conditions) 下，按一下「一般邊界」(General Boundaries)。選取 pipe_outlet。
2. 在「後處理」(Post-Processing) 標籤中，按一下 「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot3。
「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot3。3. 選取 xyplot3。
4. 在「內容」(Properties) 面板中，從「變數」(Variable) 下拉清單設定「變數」(Variable) -「[熱] 溫度」([Heat] Temperature)。
5. 按一下「確定」。

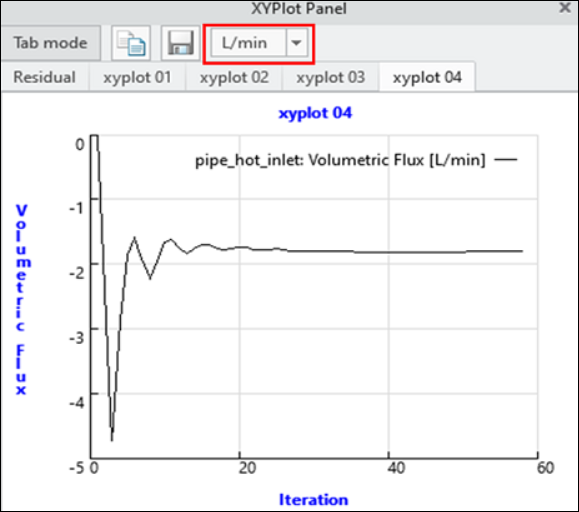

繪製熱流體入口處的體積通量
1. 在「Flow Analysis 樹」中的「邊界條件」(Boundary Conditions) 下，按一下「一般邊界」(General Boundaries)。選取 pipe_hot_inlet。
2. 在「後處理」(Post-Processing) 標籤中，按一下 「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot4。
「XY 軸座標圖」(XYPlot)。系統會在「Flow Analysis 樹」中的「結果」(Results) >「XY 繪圖」(XY Plots) 下新增一個新圖元 xyplot4。3. 選取 xyplot4。
4. 在「內容」(Properties) 面板中，從「變數」(Variable) 下拉清單設定「變數」(Variable) -「[流動] 體積通量」([Flow] Volumetric Flux)。將單位變更為 L/min。
在領域中檢視簡化
流線用於追蹤流動路徑。
1. 欲建立流線，請從 Flow Analysis 功能區的「後處理」(Post-processing) 群組中選取「流線」(Stream Lines)。
2. 欲從入口邊界釋放流線，請在「值」(Value) 下針對 pipe_cold_inlet 與 pipe_hot_inlet 選取 Yes。
3. 在「Flow Analysis 樹」中的 > > > 下選取「幾何」(Geometry)。
4. 在「內容」(Properties) 面板的「模型」(Model) 標籤中，將選項設定為如下所列的值：
◦ 「線條粗細」(Line Thickness) - 0.0002 m
◦ 「動畫時間大小」(Animation Time Size) - 0.05
5. 在「內容」(Properties) 面板的「視圖」(View) 標籤中，針對「曲面」(Surface)，為所列選項選取以下值：
◦ 「變數」(Variable) -「溫度: [熱]」(Temperature: [Heat])
◦ 「最大」(Max) - 50 C
◦ 「最小」(Min) - 20 C
6. 在「內容」(Properties) 面板的「模型」(Model) 標籤中，針對「流線」(Streamline)，設定下列項目：
◦ 「釋放粒子」(Release Particle) - Yes

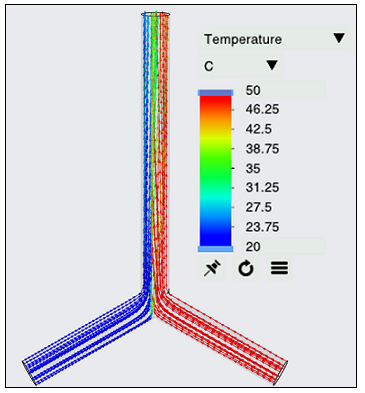

「流線」(Streamlines) -「溫度」(Temperature)
