在 Creo Simulation Live 中旋轉流體域

概觀

旋轉流體域表示在旋轉參照框架中求解的流體區域。

當流體的主體運動由旋轉驅動時，請使用旋轉流體域。求解旋轉參照框架中的流動可提供更高的精度。它可用於對內部旋轉元件 (例如風扇或葉輪) 產生的流體流動進行建模。

定義旋轉流體域時，旋轉壁邊界條件會自動套用至域的所有外部曲面，但垂直於旋轉軸的曲面除外。這些旋轉壁使用與旋轉流體域相同的角速度，並在背景中自動建立。

建立旋轉流體域的先決條件

• 首先，建立流體研究並為其定義流體域。

• 研究必須是穩態模擬研究。瞬態模式下不支援旋轉流體域。

• 為旋轉流體域選取的幾何必須軸對稱並旋轉完整的 360 度。

旋轉流體域的幾何需求

• 所選幾何可以是實體主體或面組。

• 整個主體或面組必須繞單一旋轉軸呈軸對稱。不支援具有多個旋轉軸的幾何。

• 最外部的曲面必須僅由圓柱、圓錐或以雲規線為基礎的旋轉曲面或這些項目的組合構成。

當以雲規線為基礎的旋轉曲面具有兩個明確定義的鄰接曲面時，支援這些曲面。

當圓錐形狀具有兩個鄰接邊界曲面且端點並非尖銳時，支援圓錐形狀。

支援一或多個同軸圓柱曲面。

• 主體的每一端都必須只包含一個法向指向旋轉軸的曲面。

• 內部主體 (例如風扇或葉輪) 可作為單獨主體或刀具主體進入旋轉流體域。

下列類型的幾何無法作為旋轉流體域的參照使用：

• 不支援在外部曲面上具有切除或中斷的主體。

• 包含多個旋轉軸的幾何。

無法選取完整的球面或橢圓體作為旋轉流體域。

• 未旋轉完整 360 度的幾何。

不支援由於外部曲面上的切除或中斷所導致的非軸對稱主體。

使用下表來確定在建立旋轉流體域時可作為參照使用的幾何類型：

描述	幾何	是否支援
允許使用簡易圓柱體。
允許使用簡易圓錐
允許使用簡易骨架
只要外部圓錐或圓柱體與內部圓錐或圓柱體之間有明確的平曲面分隔，就允許使用共軛圓錐-圓柱體
不允許使用尖銳圓錐，因其不符合具有 2 個相鄰邊界曲面的條件。
不允許使用帶有切口的圓柱體，因其不具軸對稱性。
不允許使用不完全的旋轉曲面。
不允許使用圓環與球面。

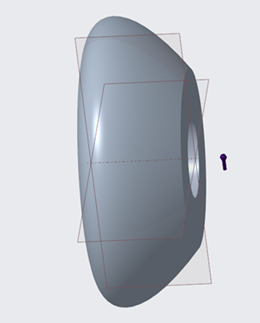

不允許使用僅與單一平曲面相連的雲規線。
不允許使用與內部圓錐鄰接的外部圓柱體。
不允許使用與內部圓柱體鄰接的外部圓錐。
不允許使用與圓錐鄰接的雲規線旋轉曲面。
