逸流封閉 (SEALS) 特徵
本節說明逸流封閉 (SEALS) 中用於尋找及封閉幾何內不想要的間隙的選項：
第一步是使用「網格產生」(Mesh Generation) 下的「網格位置」(Mesh Location) (選擇「外部體積塊」(Exterior Volumes) 或「全部體積塊」(All Volumes)) 來產生外部網格。

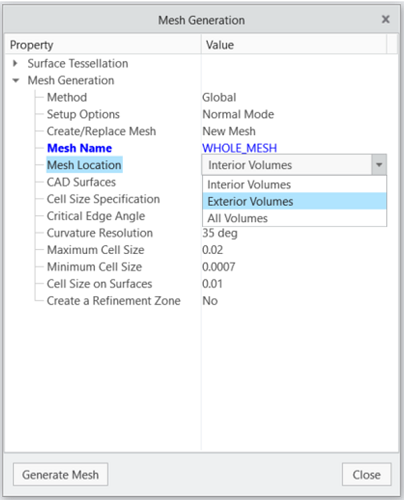

外部體積塊的網格產生
產生網格之後，可依照下列方式識別逸流：
按一下 > > 標籤。

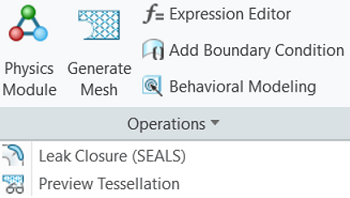

Creo Flow Analysis 功能區中的逸流封閉 (SEALS) 選項

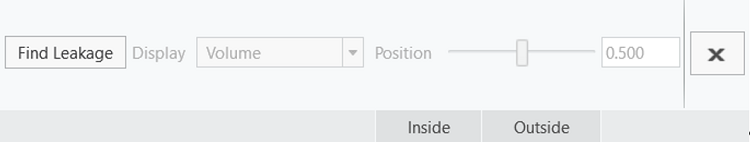

逸流封閉 (SEALS) 的特徵
內側定義
第一步是定義模型中內部體積塊的位置，可使用以下任一方式：
1. 「點」(Points)：使用預先定義的監測點，該點必須放置在已知位於內部流體區域內的座標位置。應調整點位置與點數，以有效捕捉逸流路徑。對於較大且複雜的幾何，可以使用多個點：
 | 這有助於在靠近可能存在間隙且逸流可能性較高的位置定義點。 |
2. 「補綴」(Patches)：用於選取位於內部流體區域內的曲面補綴。此曲面必須在對幾何進行網格化之前定義。應調整補綴位置與補綴數，以有效捕捉逸流路徑。對於已知存有間隙的大型模型而言，這非常有幫助，因為相較於建立個別的點源，這能簡化流程。
| | 這有助於在靠近可能存在間隙且逸流可能性較高的位置定義補綴。 |
外側
這可用於定義體積塊的外邊界。依預設，它會使用網格產生器針對外部流動體積塊所建立的標準名稱。
尋找逸流
按一下此動作按鈕，即可透過在體積塊內建立流體的等值曲面，來識別所有逸流路徑。
顯示 (Display)
允許使用者選取下列其中一項：
1. 「體積塊」(Volume)：提供密封逸流後內部體積塊的預覽，顯示保留的流體域。這可讓使用者在繼續之前核對流體體積塊。
2. 「逸流」(Leaks)：提供流體逸出的假想曲面預覽。
方位
它可用來透過定義數量或調整滑塊來分離所需流體體積塊。這是一個純量，可在 0 到 1 之間變化。較低的值允許流體體積塊從指定的內部點或補綴進一步分佈。
關閉逸流
完成「尋找洩漏」步驟後，面板頂部的動作按鈕會變更為「關閉洩漏」。使用者選取相關方位後，按一下此按鈕，系統便會根據顯示的曲面將網格體積塊一分為二。完成此分隔之後，其他體積塊圖元將會顯示在「Flow Analysis 樹」(Flow Analysis Tree) 中的「域」(Domains) 底下。使用者可從此處根據模擬的目的決定是刪除內部還是外部體積塊，還是同時保留兩者。
