範例：在 Creo Ansys Simulation 中執行疲勞研究
此範例說明設定與執行疲勞分析，以及檢視與分析結果的端對端工作流程。
在此範例中，有一個滑輪系統，它由 FE 40 材料製轉軸與鋼製滑輪組成。滑輪用 4 個螺栓安裝在轉軸上。滑輪周圍穿過一條帶。帶所施加的力會建模為值為 5000 N 的軸承負載。

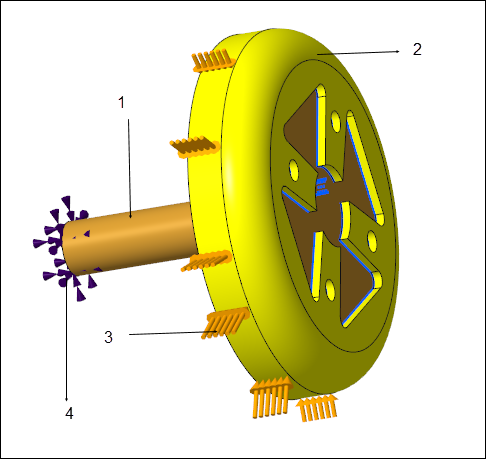

1. FE 40 材料製轉軸
2. 鋼製滑輪
3. 皮帶作用於滑輪上的力會建模為值為 5000 N 的軸承負載
4. 固定條件約束，將轉軸末端固定到位
滑輪以高 rpm 旋轉，因此必須承受高循環疲勞。為了計算由於帶作用於滑輪上的負載所導致的滑輪疲勞壽命，將針對滑輪材料定義疲勞材料內容。已定義鋼材料的循環應力內容。會針對滑輪材料 (鋼) 將應力壽命曲線定義為表格函數，其值如下所示：
疲勞行為是為模型定義的，參數如下：
• 分析類型 - 應力壽命
• 分量 - Von Mises 應力
• 載入類型 - 完全反轉
• 設計壽命 - 1.0e06 次循環
以下是執行研究時取得的不同結果：
結果 | 結果的輪廓繪圖 | 解讀 |
|---|---|---|

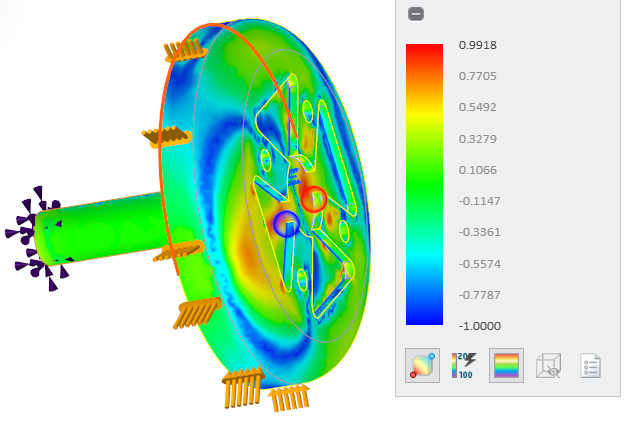

雙軸指示 |  | 由於雙軸性指示在 -1 (純剪切) 與 0.99 (幾乎為 1) 之間變化，這代表某些區域處於純雙軸性負載狀態。 |

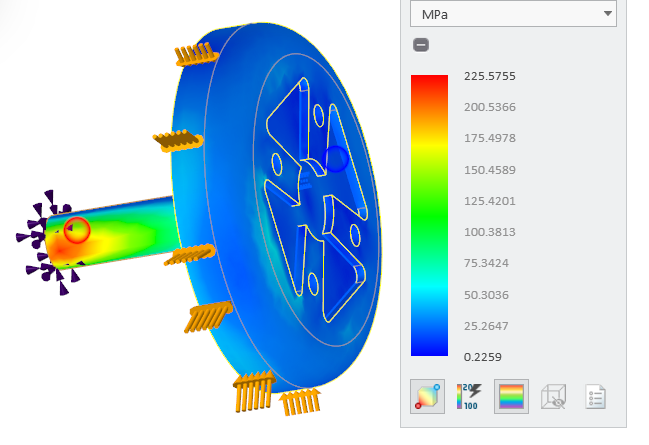

等效交變應力 |  | 這裡的 EAS 值較低表示壽命更高。 |

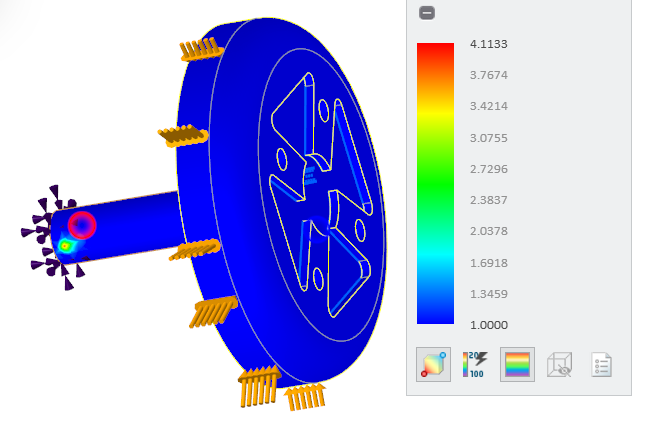

疲勞損傷 |  | 在此例中，滑輪的疲勞損傷為 1.0，這表示零件在設計壽命內是安全的。 |

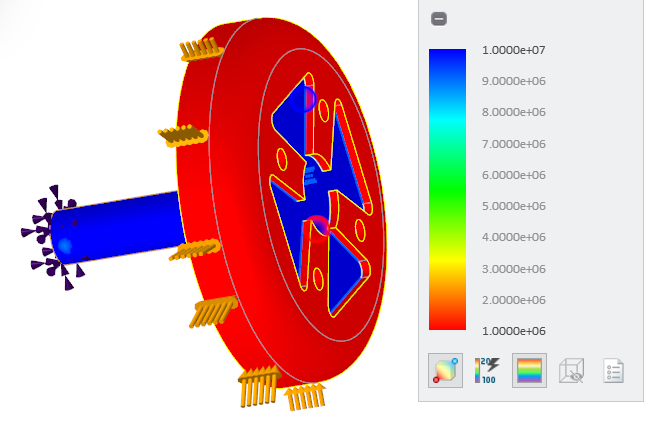

疲勞壽命 |  | 對於滑輪，疲勞壽命為 1e06，這等於設計壽命。 |

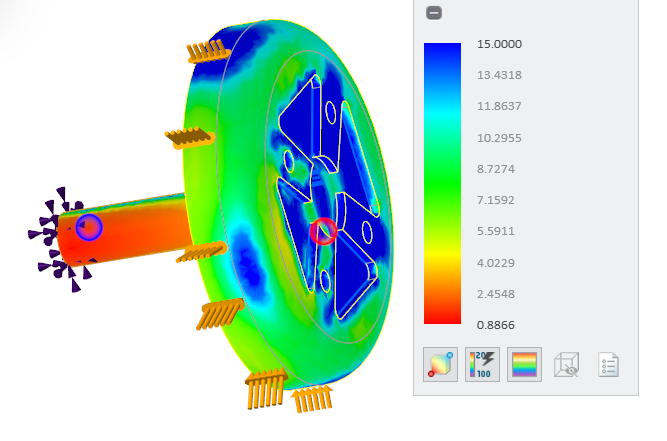

安全係數 |  | 滑輪的最大安全係數約為 10，這表示它是安全的。 |
