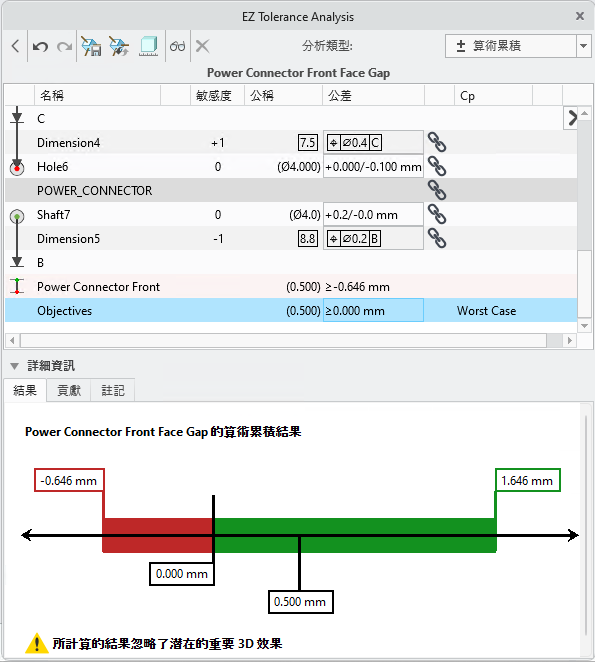

結果圖形取決於針對所選堆疊定義的目標品質。

圖形標題包含附加了堆疊名稱的堆疊類型。位於規格限制之內的圖形部份會以綠色顯示，而位於限制之外的零件則會以紅色顯示。

堆疊的公稱堆疊值與規格上限和下限會顯示在結果圖形的底部，此圖形在目標中有所定義。針對如圖所示的單邊規格，結果必須大於 0.010 mm，其中僅會顯示一個規格限制。

圖形上方的數字指示堆疊在算術累積目標品質中的上限與下限。這些限值會顯示為垂直的綠色或紅色列。

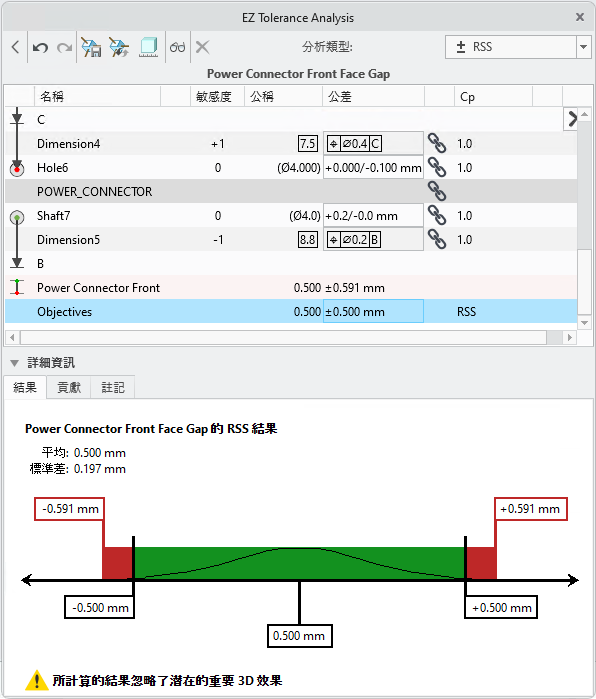

RSS 結果圖形類似于算術累積結果圖形，但有如下例外：

堆疊的公稱堆疊值與規格上限和下限 (在目標中定義) 會顯示在結果圖形的底部。

圖形上方的數字指示堆疊在 RSS 目標品質中的上限與下限。這些限值會顯示為垂直的綠色或紅色列。

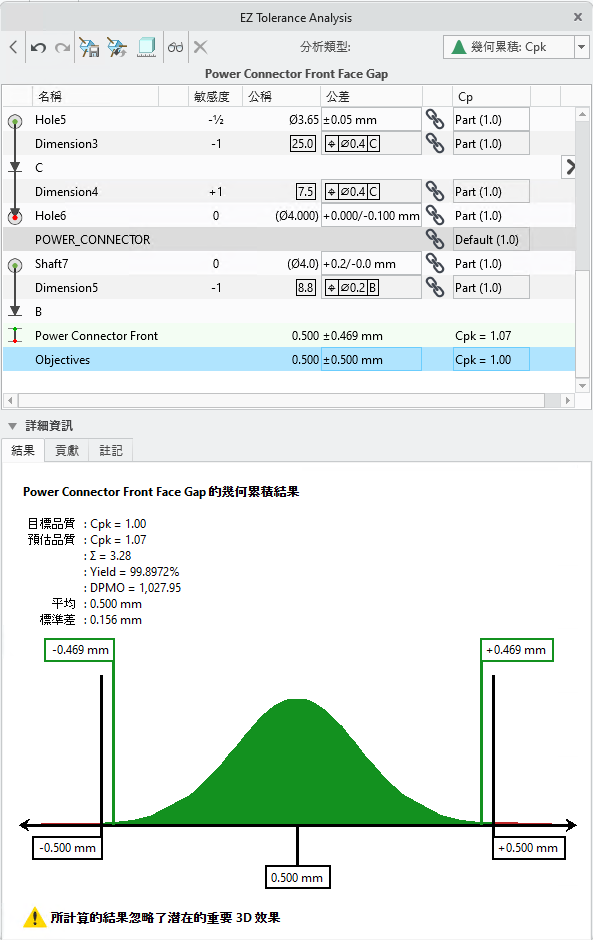

幾何累積圖形採用機率密度函數的形狀，其與高斯分佈 (即常態分佈) 相關聯。此分佈稱為鐘形曲線。

所需「目標品質」度量與值會顯示在圖形上方。針對所選品質度量以及其他三個品質度量，也會顯示以超出規格上限與下限之曲線百分比為基礎的預估品質等級。此外，還可以看到針對分佈計算得到的平均值與標準差參數。

圖形上方的數字代表圖形下方所列之指定目標品質等級的曲線計算上限與下限。在此範例中，品質 的 Cpk 為 1.0。

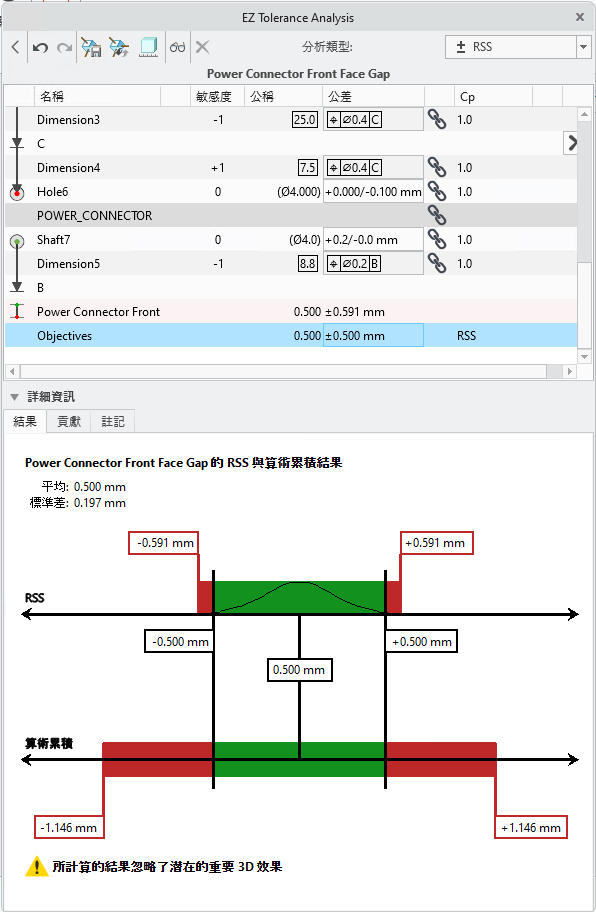

如果您將堆疊目標品質設定為 RSS 或「幾何累積」，也可以在圖形中顯示「算術累積」結果。欲包括「算術累積」結果，請從「堆疊」表格視窗右上方的分析類型清單中，選取「顯示算術累積圖形」(Show Worst Case graph)。

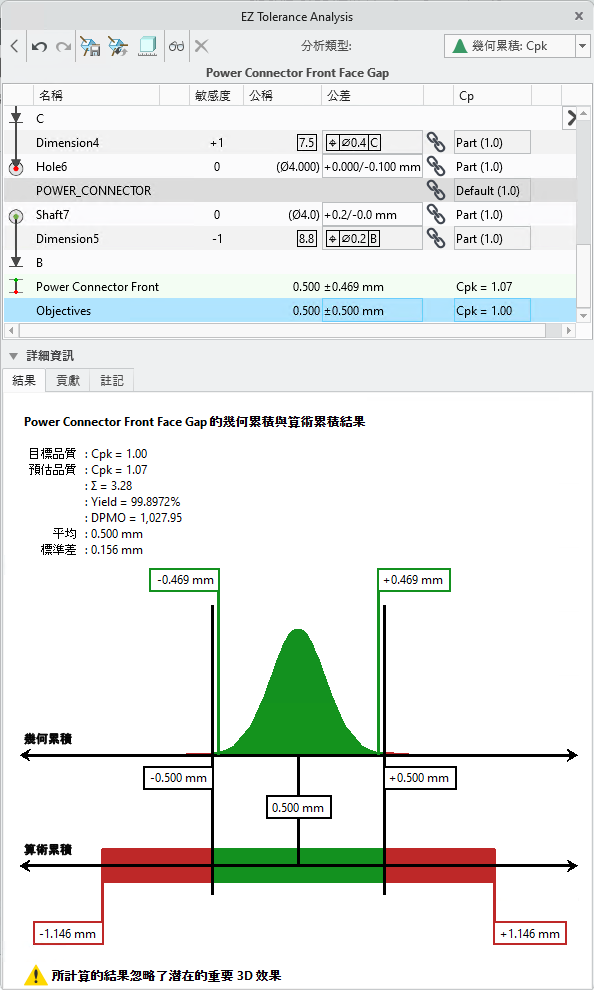

結果圖形現在會將「算術累積」結果與 RSS 或「幾何累積」結果一起顯示，讓您同時看到兩組結果。

您可以選取「包括具有 RSS 與幾何累積按鈕的算術累積」(Include Worst Case with RSS and Statistical)，以在「選項」(Options) 對話方塊中設定新堆疊的預設值。
