模型树中面组的面组标签和可见性控制得到了增强
Creo+
用户界面位置：显示面组的模型树和其他导航树。
视频
说明
模型树中面组标签的显示和面组的可见性控制已得到增强，进而提高了可用性。
新的增强功能提供了面组与创建面组的特征之间的链接，其中包括：
• 增强的面组标签
面组标签于圆括号中显示所有者特征 (创建面组的特征) 的名称，以便在面组及其原始特征之间提供清晰的视觉链接。
• 可见性控制
◦ 对于创建单个面组的特征，“显示”(Show)、“隐藏”(Hide)、“仅显示选定项”(Show Only) 和“隐藏选定项”(Show All Except) 会同时影响面组及相关特征。
◦ 隐藏或显示面组也会隐藏或显示相关特征。
◦ 隐藏或显示相关特征也会隐藏或显示面组。

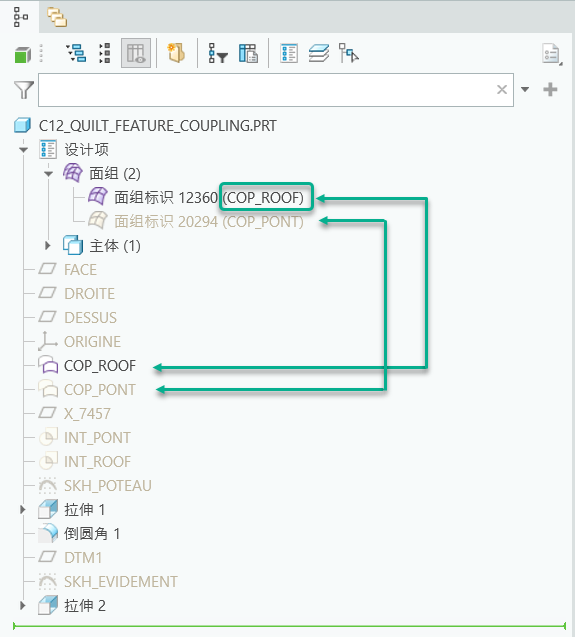

下图为显示特征名称的面组标签更新。
在之前的版本中，要显示面组，需检查特征和/或面组的可见性状态是否为隐藏面组。
优点
改进了控制面组可见性的用户体验。
附加信息
提示： | 无。 |
限制： | 扫描混合、螺旋扫描和外围体积块等特征可能会创建附加几何对象，因此属于例外情况。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
