集成的设计树和面组/主体演化树
Creo+
用户界面位置：在模型树中，单击
>
，设计树会显示在模型树的旁边。
> ，设计树会显示在模型树的旁边。说明
在 Creo+ 中，面组/主体演化树 (QBET) 已集成到设计树中。借助此增强功能，可以在同一用户界面中的设计树视图与面组/主体演化树视图之间进行切换。模型树过滤器和列定义现可应用于这两种视图，从而实现一致的工作流。在同时使用这两种视图时，通过该集成，可以减少对其他树用户界面进行管理的工作量。
下图显示设计树工具栏中设计树和面组/主体演化树的图标。
其他增强功能如下：
• 自定义组
◦ 创建自定义组标题节点，并将这些自定义组置于此标题节点下。
◦ 也可以在面组/主体演化树中查看这些自定义组。
• 标题节点重新排序：可以对“主体”(Bodies)、“面组”(Quilts)、“自定义组”(Custom Groups) 和“材料”(Materials) 等顶层节点进行重新排序。
• 自动快照预览：“自动显示快照”(Auto Show Snapshot) 选项对于设计树视图和 QBET 视图均可用。

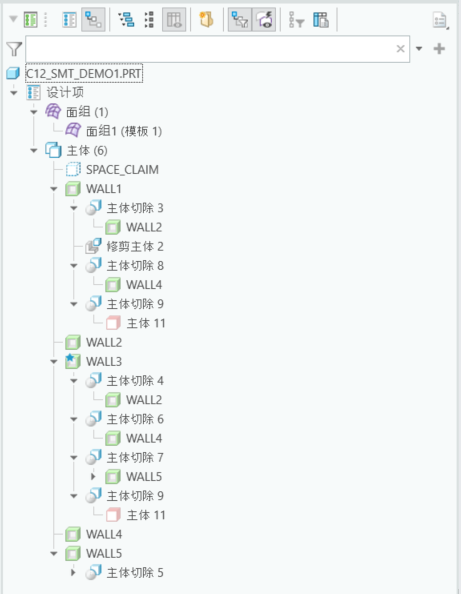

下图显示集成在设计树中的面组/主体演化树视图。
优点
使用设计项时所涉的用户界面交互工作流得到改进，让工作更加高效。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
