造型：编辑参考和替换参考
Creo+
用户界面位置：在“造型”(Style) 选项卡处于打开状态时，选择特征、参考或参考集，然后执行以下任一操作：

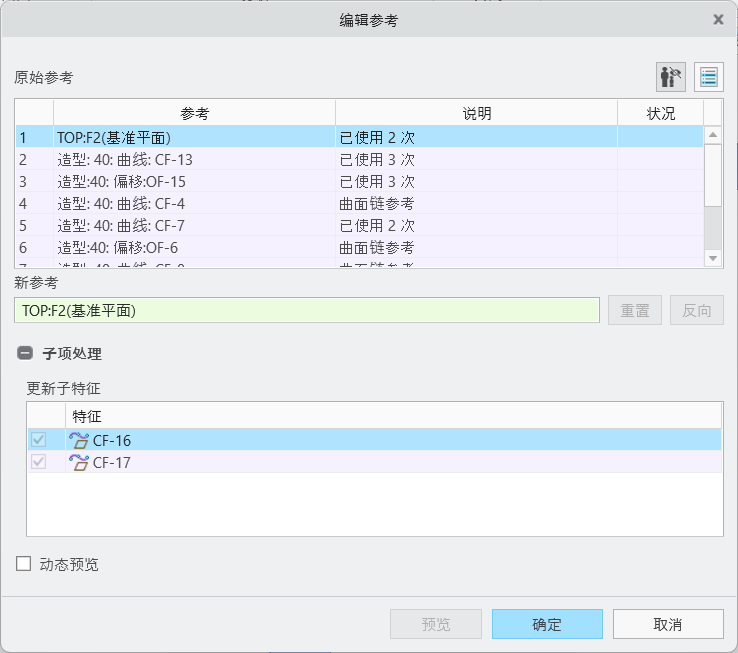

• 编辑参考
执行以下操作之一：
◦ 在“样式树”中，右键单击图元并选取
“编辑参考”(Edit References)。
“编辑参考”(Edit References)。◦ 单击 > > “编辑参考”(Edit References)。

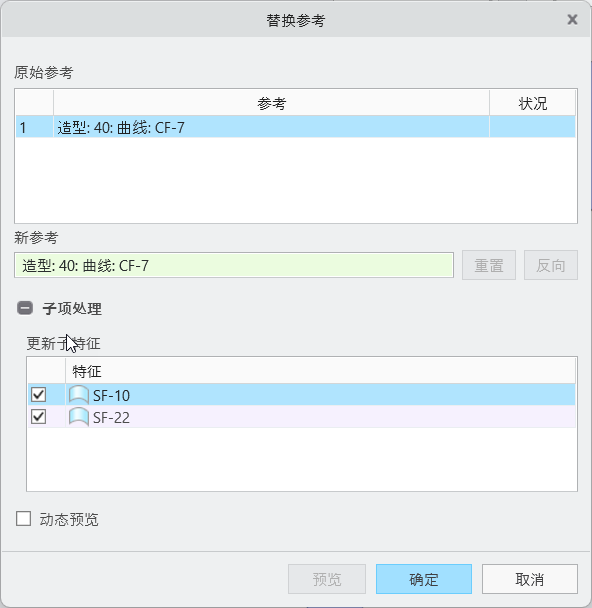

“编辑参考”(Edit References)。• 替换参考
◦ 单击 > >
“替换参考”(Replace References)。
“替换参考”(Replace References)。视频
说明
在 Creo+ 中，“造型”(Style) 下添加了 “编辑参考”(Edit References) 和 “替换参考”(Replace References) 功能。这些工具可帮助您轻松地重定义曲线和曲面。可以在工具内选择新参考，而无需离开建模环境。
“编辑参考”(Edit References) 和 “替换参考”(Replace References) 功能。这些工具可帮助您轻松地重定义曲线和曲面。可以在工具内选择新参考，而无需离开建模环境。• “替换参考”(Replace References) 可将一个“造型”图元替换为另一个“造型”图元。
“替换参考”(Replace References) 可将一个“造型”图元替换为另一个“造型”图元。• “编辑参考”(Edit References) 可让您采用“造型”图元并更改它所参考的元素。
“编辑参考”(Edit References) 可让您采用“造型”图元并更改它所参考的元素。• 可根据需要反向新参考的方向。
• 可使用“动态预览”(Dynamic Preview) 在每次选择新参考时自动显示结果预览，或使用“预览”(Preview) 以手动显示到目前为止已更新的参考的预览。
• 在“编辑参考”(Edit References) 和“替换参考”(Replace References) 中均可调查“子项处理”(Child Handling)。
优点
• 此增强功能让造型模型返工变得更轻松，与之前需要重新建模或进行复杂的更改相比，这会节省大量时间和精力。
• 使造型更符合核心 Creo 模式。
附加信息
提示： | 无。 |
限制： | • 顶点没有唯一 ID。这将导致当“行显示”(Row Display) 设置为在一行中列出参考的所有用途时，工具无法分离曲线/边及其顶点。这将导致出现警告指示器。 • “反向”功能在子特征或参考失效时不可用。 • “反向”功能仅在所使用的任意修剪/延伸端点由值定义时才可用，而修剪/延伸端点由参考定义时不可用。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
