草绘器中的投影和偏移增强功能
Creo+
用户界面位置：单击 > ， > 。
视频
说明
“投影”(Project) 和“偏移”(Offset) 工具的增强功能包括：

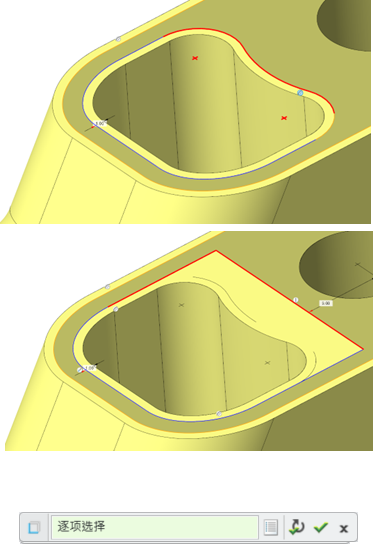

• 灵活使用复合曲线：
◦ 选择复合曲线的各个段。
◦ 支持对复合曲线的各个段进行以下操作。
▪ 剪切、删除、平移、旋转、修剪、镜像、复制和粘贴、替换、添加文本、旋转和调整大小、拐角修剪、倒角和圆角。
▪ 捕捉到分割线、线、弧等工具中的接头
▪ 改进了复合曲线或其各个段的着色。
◦ 提高了复合曲线段 ID 的稳定性。
◦ 增强了替换和重定义链工作流。对于替换或修改参考链或环后仍保留在几何中的段，将保留其几何 ID。
• “投影”和“偏移”工作流改进包括：
◦ 现在，多选工作流是默认设置。
◦ 退出工具、离开“草绘器”环境或切换到其他工具时，将保留预览几何。
◦ 曲线的链选择提供了全套链选择方法。
优点
增强了工作流，以提高易用性和生产力。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
