控制草绘器中选项板形状的自动缩放
Creo+
用户界面位置：单击 > 。
说明
在 Creo 11.0 中，新增了一个用于控制导入几何默认缩放的配置选项，其中包括：

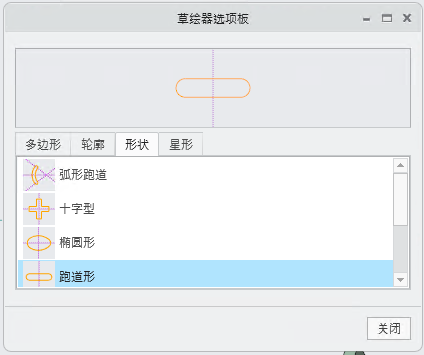

• 使用“选项板”(Palette) 命令导入的形状
• 使用“导入”(Import) 命令从绘图或其他文件中导入的几何
用户通常以 1:1 的比例创建自定义选项板形状 (如 O 型环、凹槽或槽)，这意味着该尺寸是所需的精确尺寸。现在，您可以选择关闭选项板形状的自动缩放，并在形状放置期间将定义的 1:1 比例作为默认比例保留。
可使用 > > > 下的新“自动缩放导入的几何”(Auto scale imported geometry) 设置控制默认行为。
将缩放因子从默认值更改为其他值后，也可使用缩放因子旁新增的重置按钮将其重置为默认值。根据默认方法，它会将尺寸值重置为计算所得的自动标注比例值或 1。
优点
提高控制系统默认行为的灵活性，从而提高效率。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | sketcher_import_autoscale yes*, no 使用“选项板”(Palette) 和“导入”(Import) 命令导入形状和其他几何时，控制是自动缩放几何还是将缩放因子的默认值设置为 1。 |
