Creo Simulation Live - 展开的结构与流体结果
Creo+
用户界面位置：“实时仿真”(Live Simulation) 选项卡上的“结果”(Results) 用户界面。
视频
说明
针对结果，提供了以下增强功能：

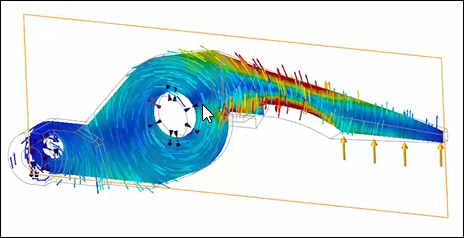

• 现针对结构、热、模态和流体结果类型，提供了矢量场和方向场。下图显示结构研究中 Von Mises 应力结果的矢量呈现。位移矢量叠加在 Von Mises 应力结果上。

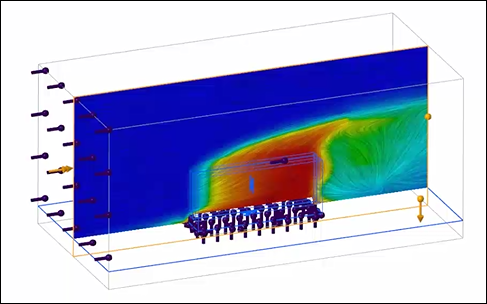

下图显示流体研究中温度结果的方向场呈现。

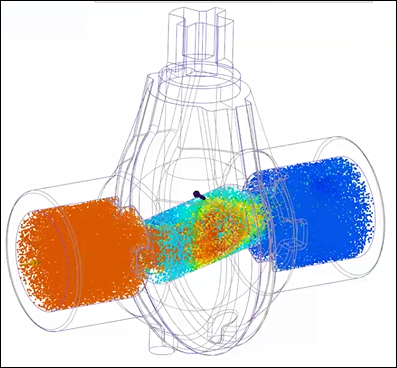

• 现针对流体研究中的所有结果量，提供了流线和粒子；而在早前，仅针对速度提供流线和粒子。下图显示流体研究中压力结果的粒子呈现。粒子显示表示粒子的速度，叠加在压力结果上。
• 针对流体研究中的所有结果量，提供了动画和其他选项。还提供了计数、大小和其他粒子选项。
• 结果可以单独绘制，也可以与其他结果组合绘制，这意味着，您可以同时查看某个结果量的粒子、流线和方向场。
优点
此增强功能具有以下优点：
• 为用户带来后处理优势
• 对结果进行了增强，因此显示更加清晰。以下是有关增强结果的一些示例：
◦ 温度可以显示为矢量
◦ 压力可以显示为粒子
◦ 应力可以使用方向场来显示
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
