ModelCheck 中对平整状态下重叠几何的新诊断
Creo+
用户界面位置：N/A
视频
说明
此增强功能引入了新的检查，用于检查重叠钣金件主体和设计违规。

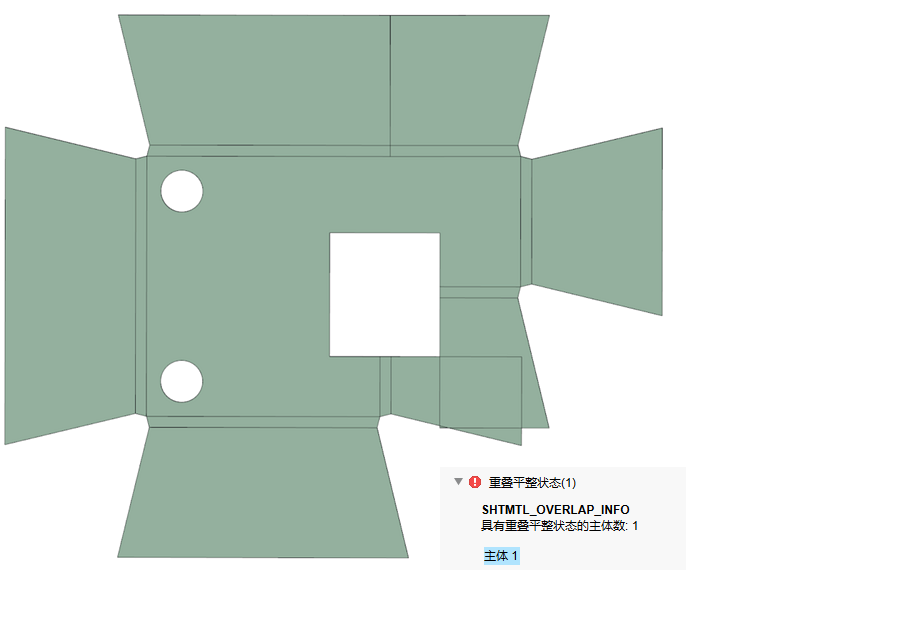

• SHTMTL_OVERLAP_INFO 检查 - 检查钣金件主体在平整状态下是否有重叠几何。此外，还会在图形窗口中突出显示受影响的主体。

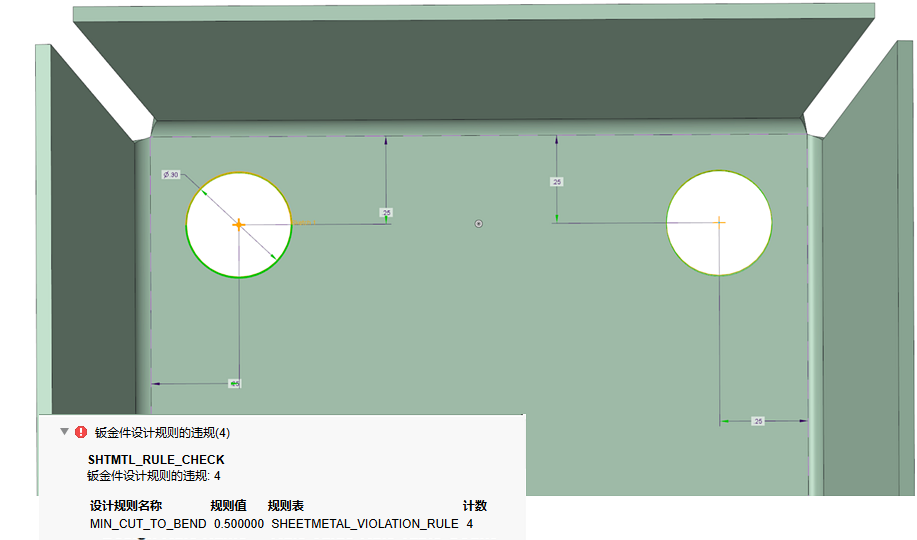

• SHTMTL_RULE_CHECK 检查 - 报告所有钣金件设计规则违规。此检查提供了一个选项，可用于在图形窗口中突出显示具有正确尺寸的违规。
优点
这些检查扩展了现有钣金件检查的功能，以支持多体钣金件特征。
附加信息
提示： | 无。 |
限制： | 这些检查仅适用于“零件”模式。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无 |
