“图元上”和“垂直于图元”放置类型支持符号
Creo+
用户界面位置：在 MBD 中选择一个符号，然后右键单击。
说明

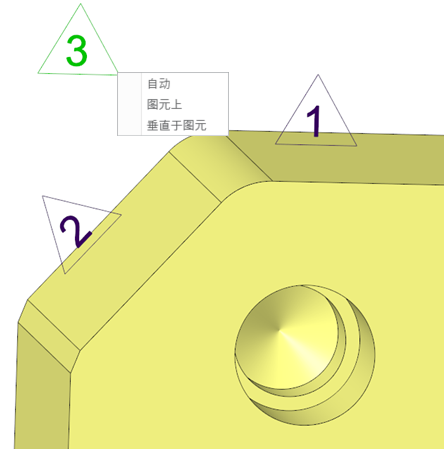

在基于模型的定义 (MBD) 中，您现在可以将符号直接放置在曲面上而不使用引线。以下放置类型支持符号：
• “图元上”(On Entity) - 符号可直接放置在曲面上，且会自动与启用的注释平面对齐。您可以手动旋转符号以调整其方向。
• “垂直于图元”(Normal to Entity) - 符号自动垂直于选定曲面放置。
优点
基于模型的定义中符号放置的灵活性得到增强。
附加信息
提示： | 要使符号支持“图元上”(On-Entity) 和“垂直于图元”(Normal to Entity) 放置选项，必须在符号定义中启用相应的放置属性。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
