支持在沿圆柱轴方向的平面上创建从动尺寸
Creo+
用户界面位置：N/A
视频
说明

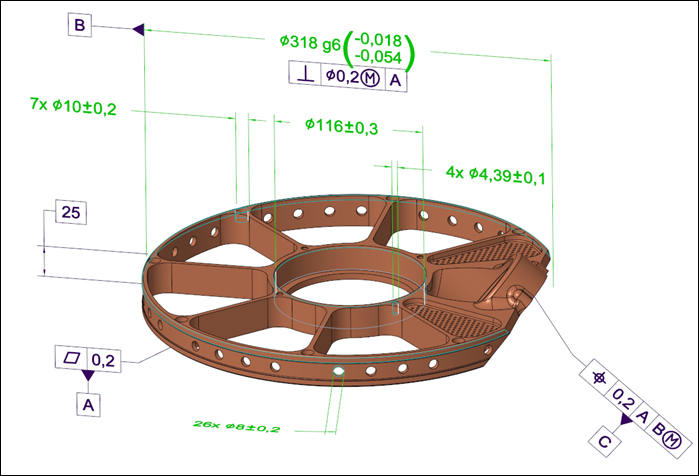

借助此增强功能，现在可以在沿圆柱轴方向的任何平面上创建从动直径尺寸，或将从动 (创建的) 直径尺寸重定向到该方向。这无需手动创建此平面，只需选择一个参考平面 (例如 FRONT)，即可在与圆柱轴相交的平行平面上创建尺寸。
以前，无法在沿圆柱轴方向的平面上创建直径尺寸；此定向仅适用于驱动尺寸或显示的尺寸。
优点
• 提高了创建直径尺寸时的灵活性。
• 改进了在细节化标准方面的合规性。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
