搜索工具支持选择链接到阵列特征的曲面
Creo+
用户界面位置： >

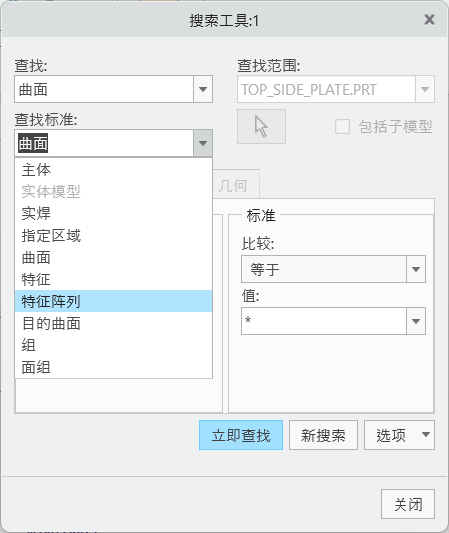

“查找”(Find)。“搜索工具”(Search Tool) 对话框打开。
“查找”(Find)。“搜索工具”(Search Tool) 对话框打开。• 选择“查找”(Look for) 列表中的“曲面”(Surface)。
• 选择“查找标准”(Look by) 列表中的“特征阵列”(Feature Pattern)。
视频
说明

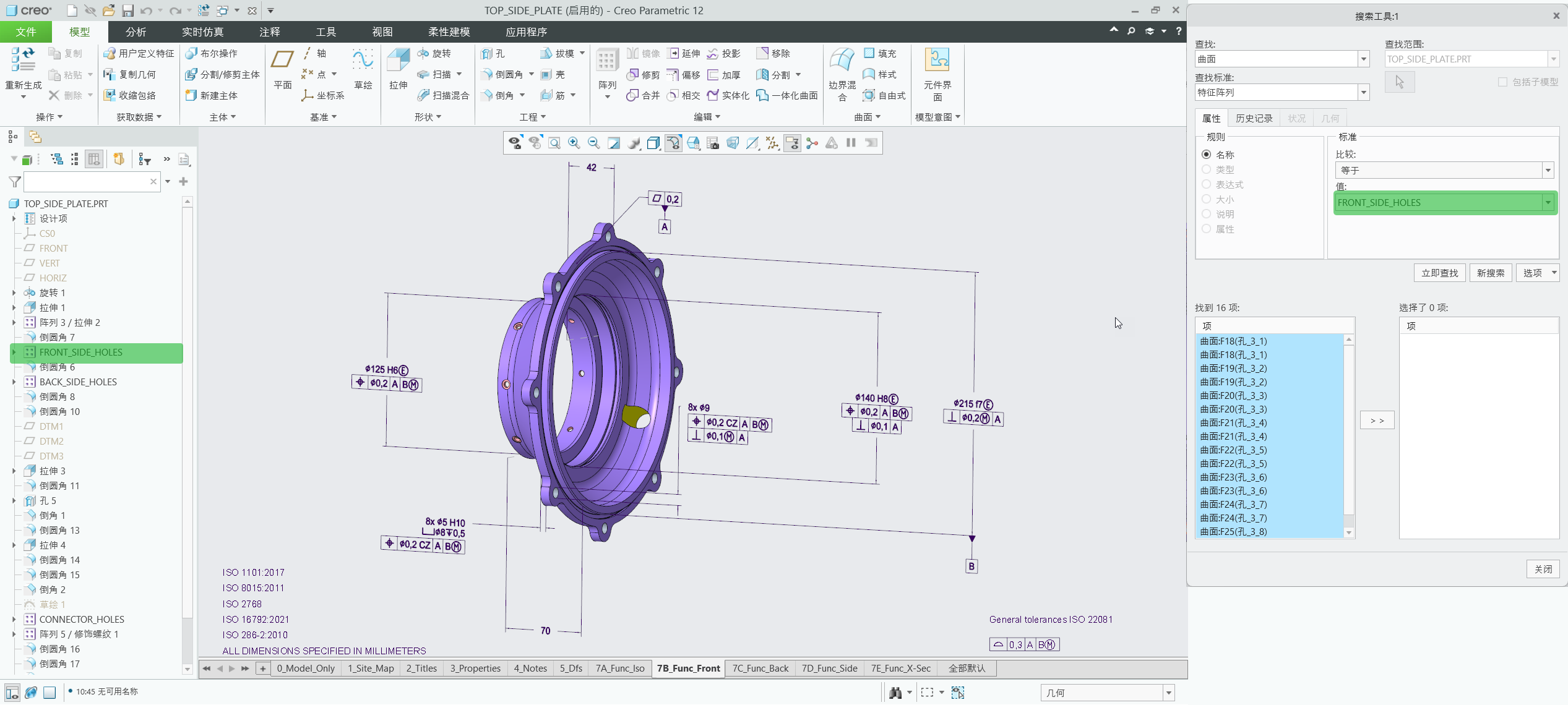

此增强功能支持一种新的搜索工具查询，可收集与阵列特征关联的所有曲面。此查询可通过以下搜索属性启用：
• 查找：曲面
• 查找标准：特征阵列
特征阵列可通过其 ID 或用户定义的名称来识别。此外，还可以使用“将查询保存到特征”(Save Query to Feature) 选项将查询保存到基准参考特征 (DRF)。重新生成时，查询结果会在 DRF 中自动更新，以用作下游特征 (如 MBD 的注释) 的输入。
优点
可缩短手动选择属于某个阵列的曲面所用的时间。
附加信息
提示： | 无。 |
限制： | 此增强功能不支持以下阵列： • 使用草绘放置创建的多孔特征 • 阵列识别特征 • 装配级切口特征的阵列 • 元件阵列 前三点中提及的特征，可直接用于生成目的曲面对象。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
