GD&T Advisor 增强功能：支持用于收集语义参考的其他方法
Creo+
用户界面位置：N/A
视频
说明
以前，GD&T Advisor 不支持“曲面集”(Surface sets) 收集器中的目的曲面或单曲面。

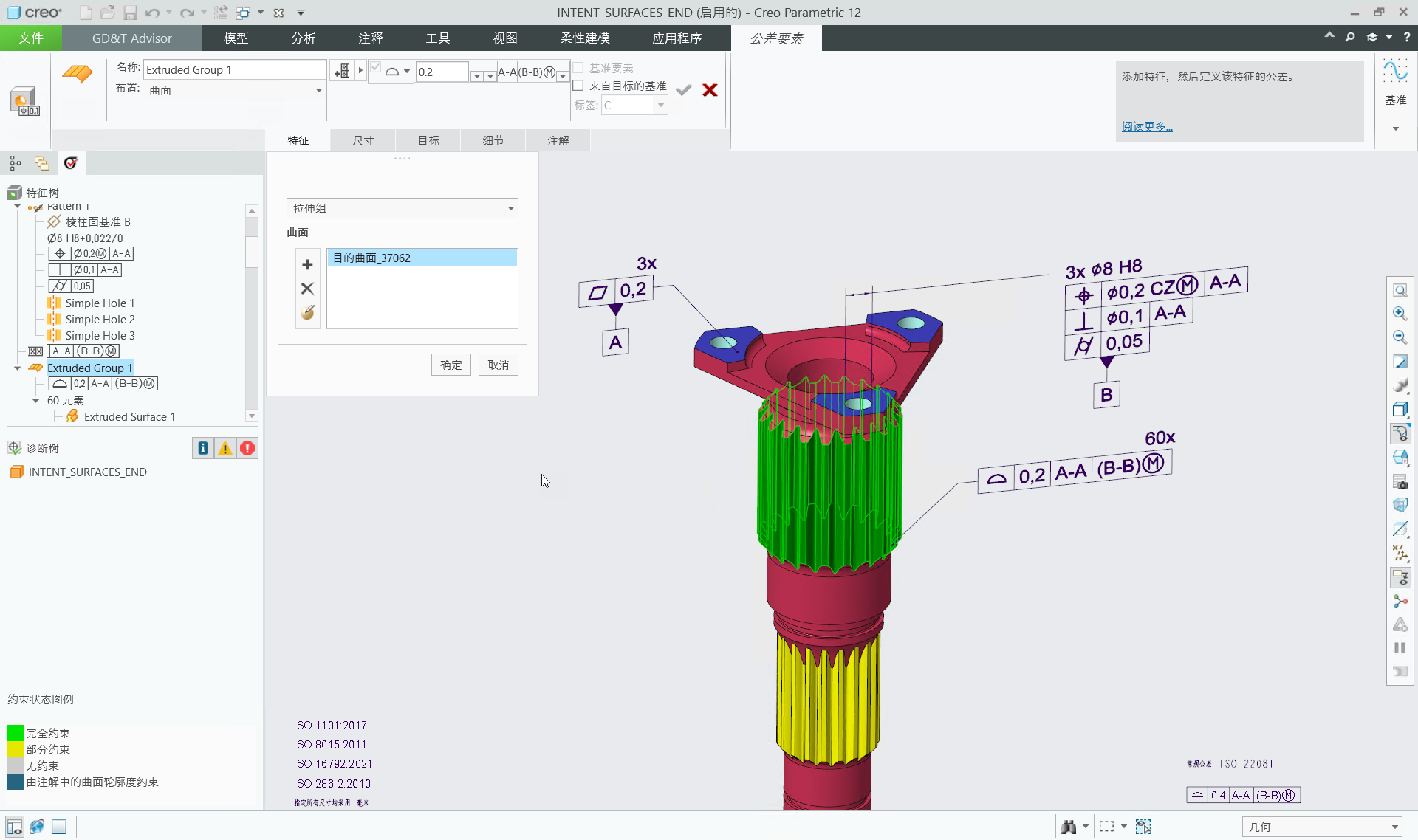

现在，在使用 GD&T Advisor 时，可以利用 Creo 目的曲面并将其收集为注释的语义参考。
以下方面得到了增强：
• 在 GD&T Advisor 中定义新功能要素或验证其中包含目的曲面的 Creo 注释时，可以使用“从列表中拾取”(pick from list) 选项来收集目的曲面，无论这些目的曲面是添加到“单一”(Individual) 收集器还是“曲面集”(Surface sets) 收集器都是如此。
• GD&T Advisor 现支持并验证添加到注释的“曲面集”(Surface sets) 收集器中的各个参考。
优点
借助此增强功能，Creo 目的曲面可以快速收集多个以关联方式表示设计意图的曲面 (这些曲面将随模型的变化而更新)，从而优化了过程。与以非关联方式手动收集曲面相比，此操作能够为用户节省大量的时间和精力。
附加信息
提示： | 无。 |
限制： | 在此版本中，GD&T Advisor 尚不支持使用以下收集方法来创建和验证 GD&T 注释： • Creo 注释所使用的“目的曲面”类型的基准参考要素 • 利用基于规则的收集方法 (如种子和边界曲面、环曲面等) 收集的曲面。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
