GD&T Advisor 符合细节化标准：支持 ISO GPS 模型中的直线度和线轮廓度
Creo+

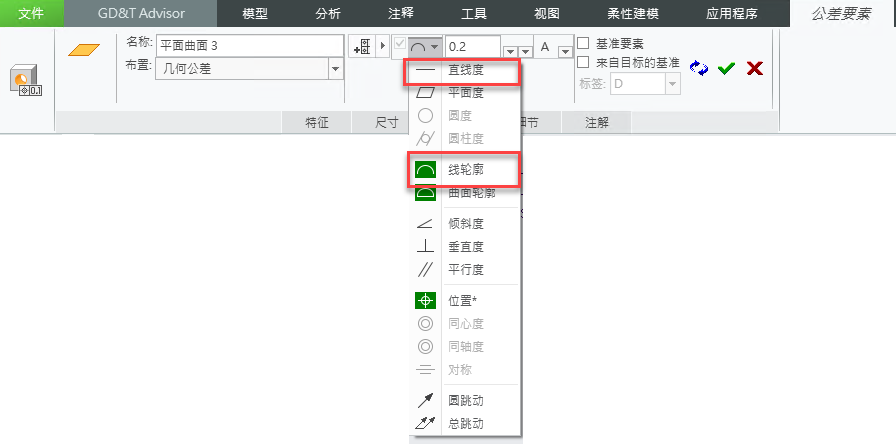

用户界面位置：定义公差特征时，“直线度”(Straightness) 和“线轮廓度”(Line profile) 将作为几何特性列出，并可在适用情况下使用。
视频
说明
几何公差“直线度”(Straightness) 和“线轮廓度”(Line profile) 现可在适用情况下用于 ISO GPS 模型。以前，GD&T Advisor 不支持 ISO 模型的此类指示。现在，当此类指示需要相交平面指示符时，会显示一条建议消息。
优点
改进了对 ISO 1101 细节化标准的合规性。
附加信息
提示： | 无。 |
限制： | GD&T Advisor 会检查是否已将所需指示符添加至几何公差。但它不会检查指示符中所用语法的正确性，也不会检查指示符所用特定基准特征标签的适用性。 此功能仅在公差标准设置为 ISO 1101:2017 时适用。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
