常规轮廓公差的改进
Creo+
用户界面位置：GD&T Advisor 功能区。
视频
说明
现可在 Creo 中使用具有语义信息的常规轮廓公差 (GPT)。
以前，GPT 以简单注解表示，其参数未反映其属性。
通过 GD&T Advisor 创建的 GPT 现表示为几何公差注释类型，这意味着注释的所有属性也会传递至其参数。
以前，可为与常规轮廓关联的所有模型曲面着色。但实际模型曲面不会作为语义参考添加至注释。

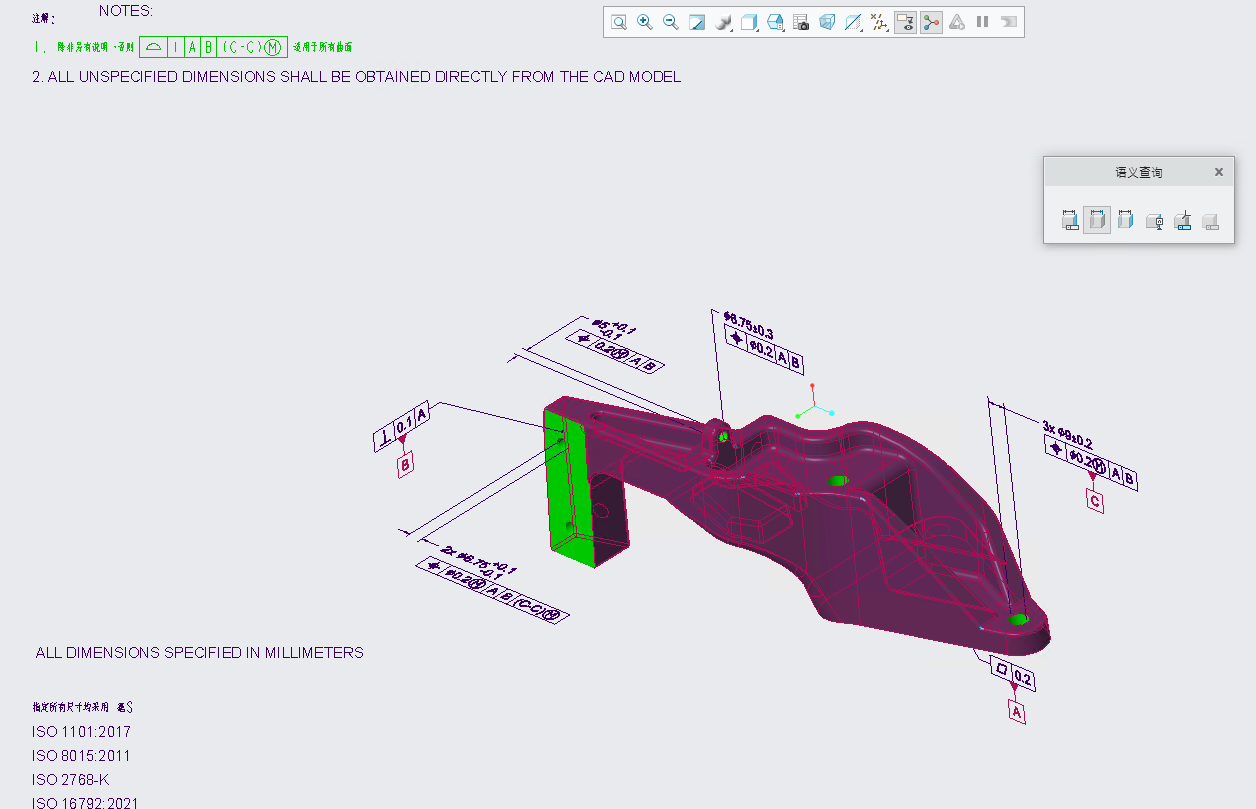

此外，GPT 现已关联至模型的相关曲面。这意味着，未通过其他 GD&T 注释以不同方式指定的任何模型曲面都将作为语义参考添加至常规轮廓公差。

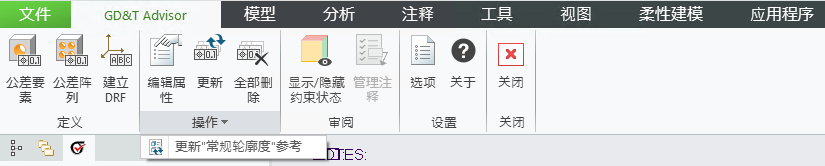

与常规轮廓公差关联的语义参考会随每次模型更改而自动更新。但也可使用 GD&T Advisor 功能区中的新命令“更新“常规轮廓度”参考”(Update General Profile references) 手动更新 GPT 的语义参考。
优点
引入此增强功能后，GPT 现包含模型中的所有相关语义参考。这有助于传达模型真实的“基于模型定义”(MBD) 状态以供下游使用。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 如果模型非常大，更新语义参考可能需要较长的时间。要避免这种情况，可使用 GDTAAppOptions.xml 中新添加的标记 Auto-update_Gen_Prof_Refs 控制语义参考向 GPT 的自动更新。 |
