GD&T Advisor 增强功能：改进了细节化标准方面的合规性 - 通过曲面轮廓公差约束圆锥特征
Creo+

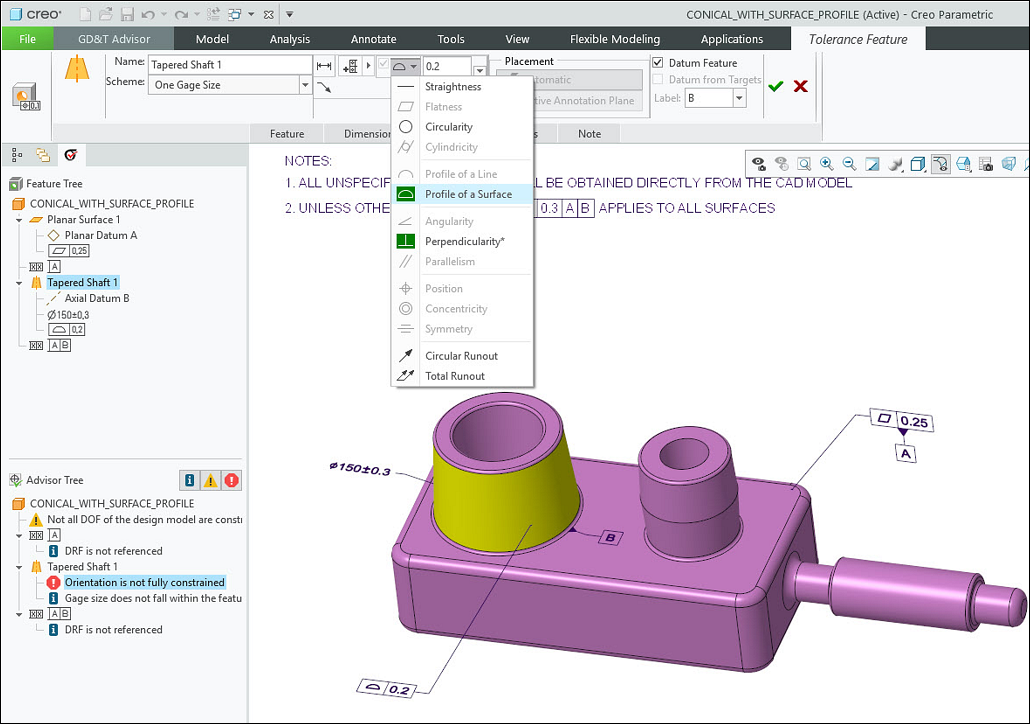

用户界面位置：定义公差特征时，
“曲面轮廓”(Profile of a Surface) 提供在几何特性符号列表中，且在适用的情况下可供使用。
“曲面轮廓”(Profile of a Surface) 提供在几何特性符号列表中，且在适用的情况下可供使用。说明
现在，可将 “曲面轮廓”(Profile of a Surface) 应用到圆锥特征并约束其内部角度和形状。仅当圆锥特征使用“单检具大小”(One Gage Size) 形式时，此选项才可用。
“曲面轮廓”(Profile of a Surface) 应用到圆锥特征并约束其内部角度和形状。仅当圆锥特征使用“单检具大小”(One Gage Size) 形式时，此选项才可用。
此增强功能适用于 ASME 和 ISO 模型。
优点
借助此增强功能，可以更好地遵循 ASME 和 ISO 细节化标准。
附加信息
提示： | 无。 |
限制： | “曲面轮廓”(Profile of a Surface) 选项仅适用于使用“单检具大小”(One Gage Size) 方案定义的圆锥特征。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
