GD&T Advisor 增强功能：ISO 模型的组合简化孔标注
Creo+
用户界面位置：N/A
视频
说明
ISO GPS 标准支持多元素孔 (例如，沉头孔或螺纹) 中孔标注的完整尺寸和简化尺寸模式。GD&T Advisor 现在支持 ISO 模型的简化模式 (已支持 ASME 模型)。
通过将应用程序选项文件 GDTAAppOptions.xml 中的新 XML 标记 Combined_ISO_hole_notes 设置为 YES 来启用组合的简化孔标注。
ISO 用户可使用此选项为孔特征指定标注，同时确保多个规范显示为组合规范。

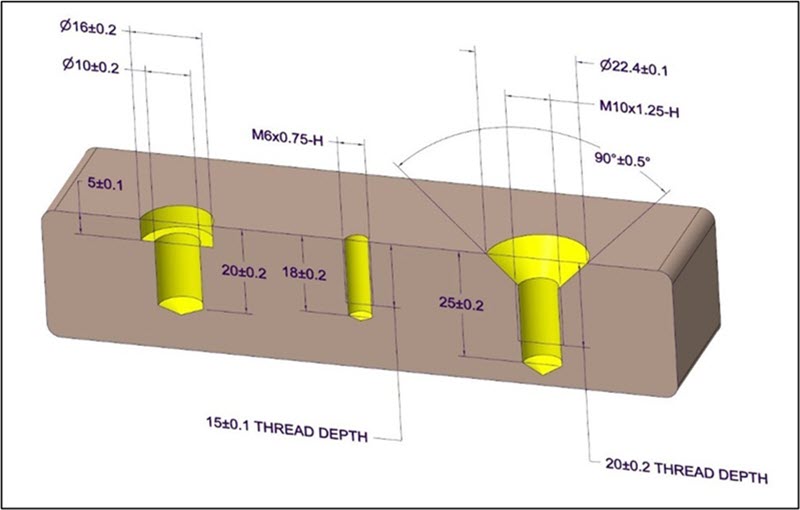

Combined_ISO_hole_notes = No

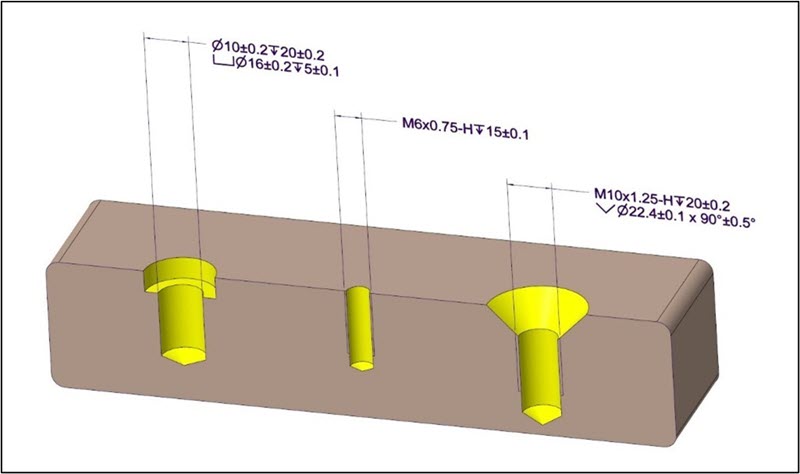

Combined_ISO_hole_notes = Yes
优点
提高了孔标注的可读性，减少了基于模型的定义模型中注释的混乱，并改进了 ISO 标准的合规性。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 如果将新 XML 选项 Combined_ISO_hole_notes 设置为 NO，则具有现有孔标注的旧版模型将继续显示完整尺寸标注模式。如果将其设置为 YES，GD&T Advisor 将在孔标注验证期间更新孔标注模式。 |
