ECAD 上下文数据管理器增强功能
Creo+
用户界面位置：在 ECAD 装配中，单击 >
“ECAD 上下文数据管理器”(ECAD Context Data Explorer)。
“ECAD 上下文数据管理器”(ECAD Context Data Explorer)。视频
说明

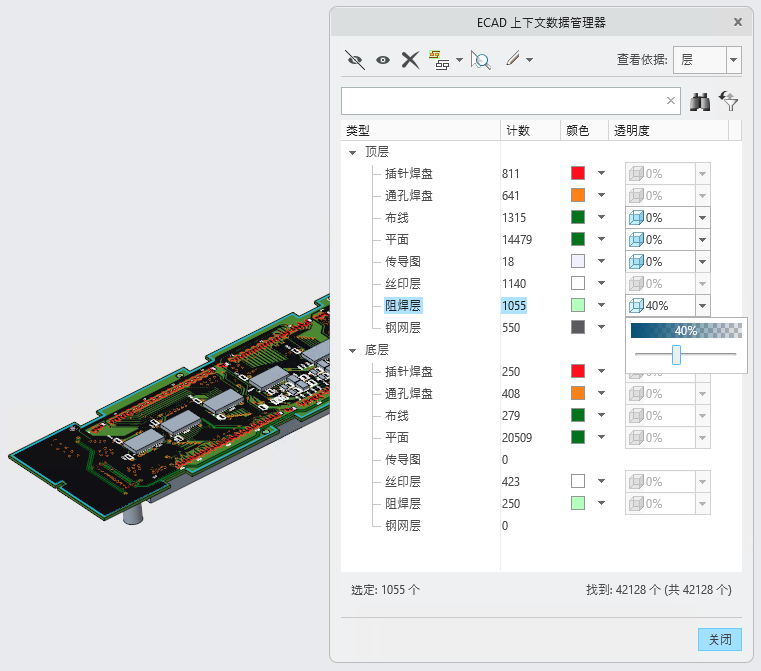

ECAD 上下文数据管理器添加了两个新列，一列用于颜色，一列用于设置透明度：
• 颜色可应用于 ECAD 层和网络内的图元。新添加的混合状态表示特定层上的图元可应用多种颜色。可通过为整个层选择同一种颜色来更改此设置。
• 曲面和面组表示的透明度控制。可通过透明度控制为使用受支持表示的任意 ECAD 层选取介于 0 到 100% 之间的不透明度值。当层与层之间彼此重叠或覆盖了要查看的板几何时，此控制非常有用。
优点
• 借助透明度改善了相互重叠的 ECAD 层的可视化效果。
• ECAD 层的颜色更加醒目。
• 层颜色编码更加清晰易懂。
附加信息
提示： | 无。 |
限制： | 透明度仅适用于曲面和面组表示。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
