支持将绘图表导出为块
Creo+
用户界面位置：单击 > > 。
说明
目前，在将 绘图导出为 DXF 或 DWG 时，可将绘图表定义为块。导出的绘图保留了 中定义的精确表格显示，无需执行任何手动编辑。
此增强功能解决了在 AutoCAD 中检索导出绘图时的已知表格问题，例如：
• 移动或编辑表格时，表格边界线被取消遮蔽。
• 表单元格边距显示错误。
新配置选项 intf2d_out_acad_tables 可用于定义在导出期间如何处理表格。
intf2d_out_acad_tables 具有以下设置：
• as_tables - 将表作为表导出 (默认设置)。
• as_blocks - 将表作为块导出。
• as_tables_and_blocks - 没有空行的表作为表导出；有空行的表作为块导出。

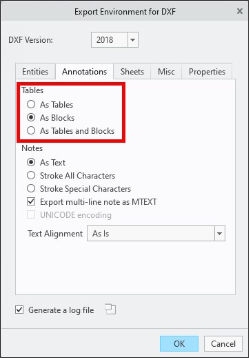

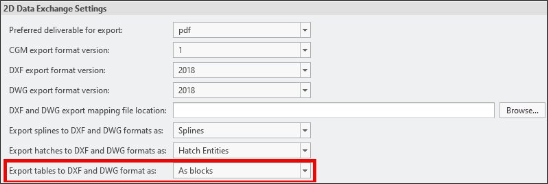

可在 > 设置，或 DXF 和 DWG 的“导出环境”(Export Environment) 中设置首选项。
优点
• 导出为 DXF 或 DWG 时，保留 中所创建绘图表的显示。
• 从 导入绘图后，无需手动编辑 AutoCAD 中的表格。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 是。作为此增强功能的一部分，旧式配置选项 intf2d_out_acad_brk_tbl_w_bl_ln 已被移除，并替换为新的配置选项。 |
与此功能相关的配置选项： | Intf2d_out_acad_tables - as tables*、as blocks、as tables and blocks。 |
