绘图模式下的剖面线设计器
Creo+

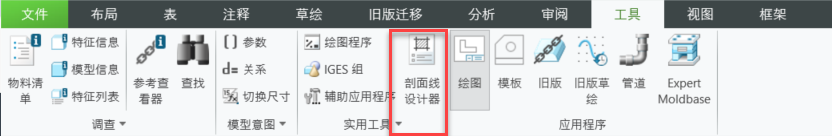

用户界面位置：工具选项卡。
说明
在之前的版本中，剖面线设计器仅适用于模型环境，在绘图模式下，用户必须打开模型才能创建或编辑 PAT 剖面线图案。

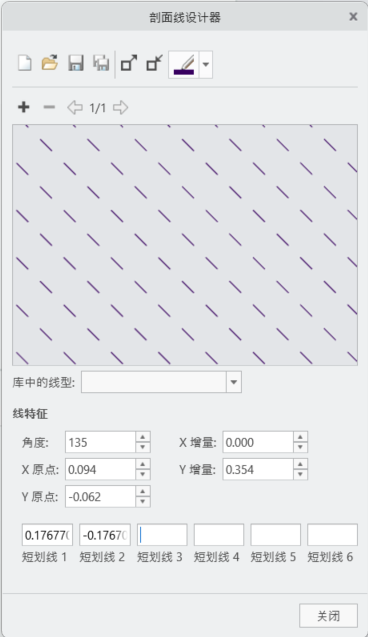

有了此增强功能，剖面线设计器便可用于绘图模式，用户可直接创建或编辑 PAT 剖面线图案。
优点
可在绘图模式下便捷访问和操控剖面线图案。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
