展开的 Creo Simulation Live 结果
Creo+
用户界面位置：
对仿真探测的更改 - >
“仿真探测”(Simulation Probe)。
“仿真探测”(Simulation Probe)。实时仿真结果的附加动态查询 - >
“仿真查询”(Simulation Query)
“仿真查询”(Simulation Query)可用的模态研究模式超过了 6 个：单击 > >
“仿真选项”(Simulation Options)，并且最多可为模态研究选择 12 种模式。
“仿真选项”(Simulation Options)，并且最多可为模态研究选择 12 种模式。视频
说明
在 Creo Simulation Live 中实施了以下结果增强功能：

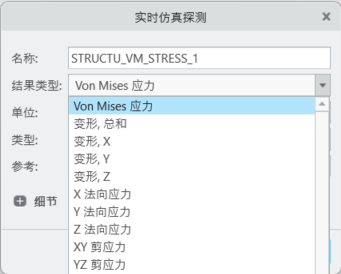

• 现在，您可以探测结果图例中提供的结果数量以及其他结果数量，例如质量流量、体积流量、热、自然频率。现在，您可以在运行仿真研究之前创建探测。
• 可以选择 12 个振型值 (之前模式数量的最大值为 6)。前六个振型是无约束模型的刚性主体模式。您可以探测选定模式的模态频率。

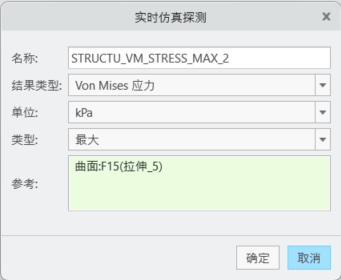

• 可以探测选定参考的结果数量的平均值，如应力、应变、温度、质量流量等。
• 静态压力和总压力的附加结果数量也可用。
• 对于所有类型的研究，现在都可以为结果和探测选择主体。
• 为结果数量创建探测时，可以选择同一类型的多个参考。例如，可以选择多个曲面来探测各个曲面上的应力平均值。
• 与 Creo Ansys Simulation 中的动态查询类似，可用于查询“结果”图例中选定的模型上任意点的结果数量值。
可将动态查询转换为探测并保存。
优点
• 更多结果选项可供用户使用。
所有新探测都可用于 Behavioral Modeling 研究。
• 用户可动态查询模型上任意点的量值。
• 现在可使用提供了静态和总压力结果的压降用例。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
其是否替换了现有功能？ | 动态查询会替换仿真探测 (仅提供点上的值)。新增的仿真探测与 Creo Ansys Simulation 中的探测相类似。 |
与此功能相关的配置选项： | 无。 |
