Creo Ansys Simulation 中的瞬态结构研究
Creo+
用户界面位置：对于启用的结构研究，选择 > > 。
视频
说明
现在，可以在 Creo Ansys Simulation 中运行瞬态结构分析，以研究施加随时间变化的载荷时结构的动态响应。可使用表函数将瞬态研究的载荷定义为时间的函数，并研究此载荷对模型中产生的位移、变形、应力和应变的影响。也可以将约束定义为时间的函数。
下列附加仿真设置选项可供使用：
• 初始速度
• 阻尼力
• 步骤持续时间
• 基于时间的子步骤

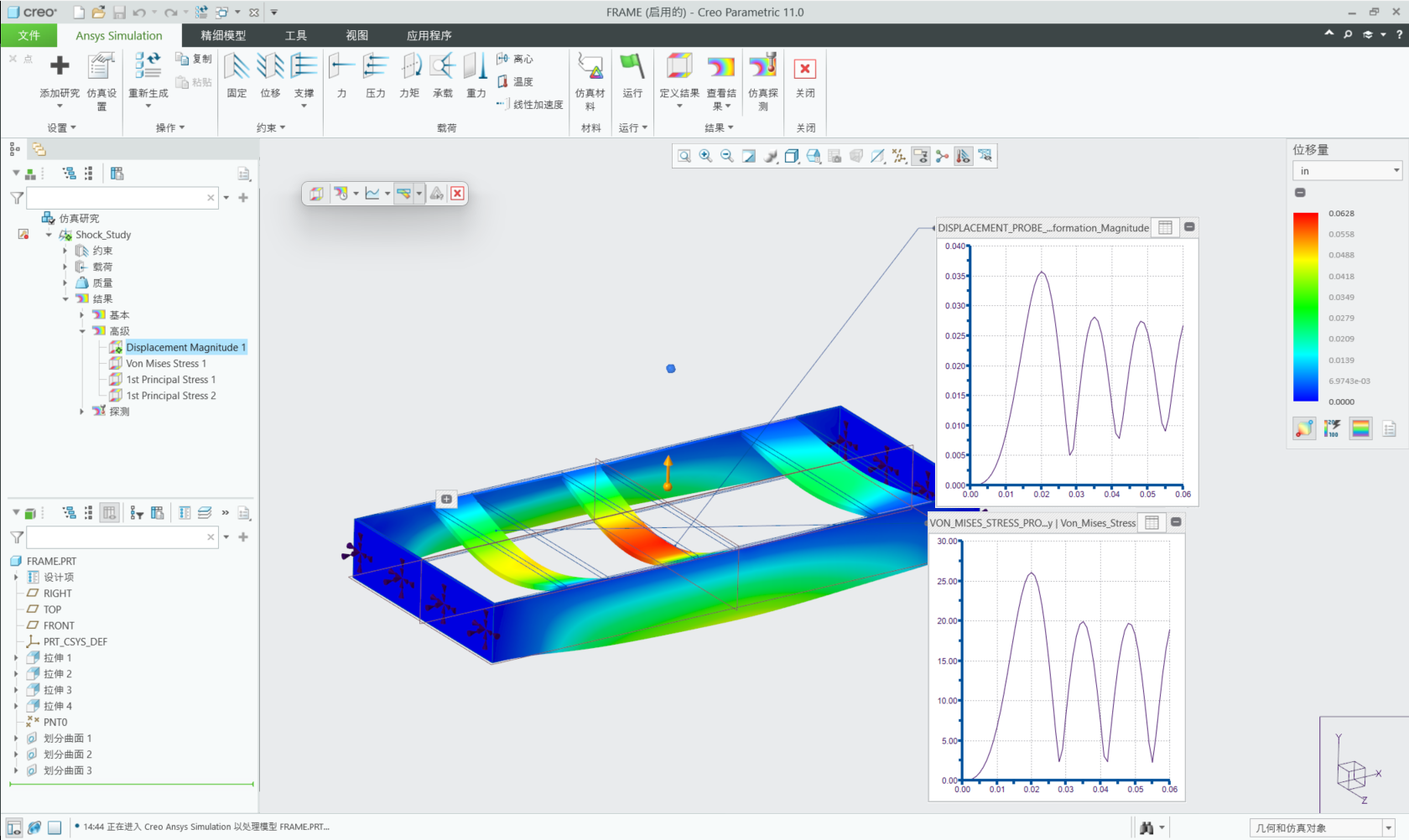

您可以查看所有轮廓加工和探测随时间推移的结果图形。
优点
以下是此增强功能的优点：
• 确定时间-历史记录加载下的动态响应
• 可以使用瞬态结构研究来预测模型的结构完整性、自然频率和振动模式。
• 可以定义并运行多步骤、时间相关的结构仿真。
附加信息
提示： | 无。 |
限制： | • 定义随时间变化的载荷函数时，只能使用表函数。基于公式或符号的 (表达式) 函数不可用。其中一种解决方法是，使用 Excel 中的公式创建表格，然后将日期作为表函数导入。 • 瞬态结构研究的基本结果会显示上次时间值 (静态) 的量值。 • 结果动画对于瞬态结构分析不可用，因为变形结果不可用。 此功能将在更高版本中提供。 • 瞬态结构研究会消耗大量计算资源，因此执行时间较长。显示时间-结果图形需要很长时间。 |
其是否替换了现有功能？ | 否。 |
与此功能相关的配置选项： | 无。 |
