逼近曲面
Creo+
用户界面位置：单击 > >
“逼近曲面”(Approximate Surfaces)。
“逼近曲面”(Approximate Surfaces)。视频
说明

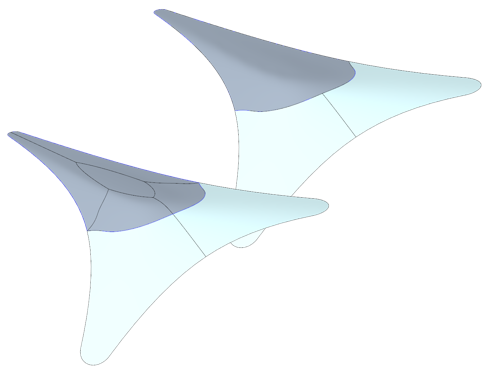

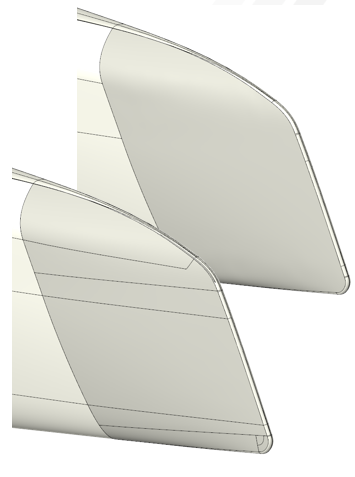

在 Creo+ 中，新增了通过单个逼近曲面逼近选定曲面片的功能。当需要针对修复用例精整几何 (包括通过减少曲面数量来简化曲面) 或修补包含奇点的偏移曲面的结果时，此功能非常有用。在先前版本中，无法使用单个曲面逼近多个曲面。
可在以下三个连接选项之间进行选择：
•
“替换”(Replace)，为上述用例提供最佳支持的默认连接
“替换”(Replace)，为上述用例提供最佳支持的默认连接•
“复制和修剪”(Copy and Trim)
“复制和修剪”(Copy and Trim)•
“复制未修剪项”(Copy Untrimmed)
“复制未修剪项”(Copy Untrimmed)附加选项包括与相邻曲面的连接，其中可选择“G0 (位置)”(G0 (Position)) 条件或保持与“G1 (相切)”(G1 (Tangency)) 条件相切。相切条件可以相对于
“相邻项”(Neighbors) 曲面 (仅适用于连接到相切相邻曲面的边) 或
“参考”(References) (选定的原始曲面本身) 来计算。
“相邻项”(Neighbors) 曲面 (仅适用于连接到相切相邻曲面的边) 或 “参考”(References) (选定的原始曲面本身) 来计算。可尝试通过 G1 (相切) 条件逼近，通过将“连接处理”(Connection Handling) 从
“严格”(Strict) 设置为
“宽松”(Relaxed)，即使无法满足相切条件时，仍可以成功创建特征。在这种情况下，将为特征生成“几何检查”。
“严格”(Strict) 设置为 “宽松”(Relaxed)，即使无法满足相切条件时，仍可以成功创建特征。在这种情况下，将为特征生成“几何检查”。其他控制选项包括：
• 逼近范围 - 逼近内部和边界，或仅基于边界创建 N 侧曲面片
• 排除的边 - 从连接需求中排除的内部边/环
优点
• 提高设计灵活性
• 精整导入修复用例的几何，例如通过减少曲面数量来简化曲面
• 修补包含奇点的偏移曲面的结果
附加信息
提示： | 无。 |
限制： | 建议不要逼近包含不邻接曲面区域/轮廓的曲面。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
