基于曲线的环坐标系类型
Creo+
用户界面位置：在“复合材料”环境中：
1. 单击

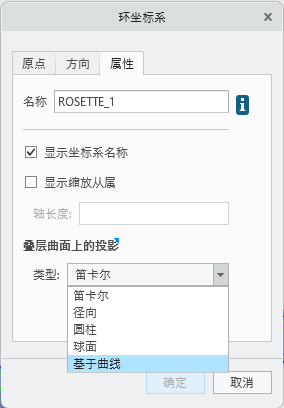

“环坐标系”(Rosette)。“环坐标系”(Rosette Coordinate System) 对话框随即打开。
“环坐标系”(Rosette)。“环坐标系”(Rosette Coordinate System) 对话框随即打开。2. 选择“属性”(Properties) 选项卡。
3. 在“类型”(Type) 框中，选择“基于曲线”(Curve-based)。
4. 在“曲线”(Curve) 收集器中指定曲线。
说明
现在可以使用“基于曲线”(Curve-based) 的环坐标系类型创建环坐标系特征。这样便可使用曲线作为参考，在铺层几何上定义方向角。

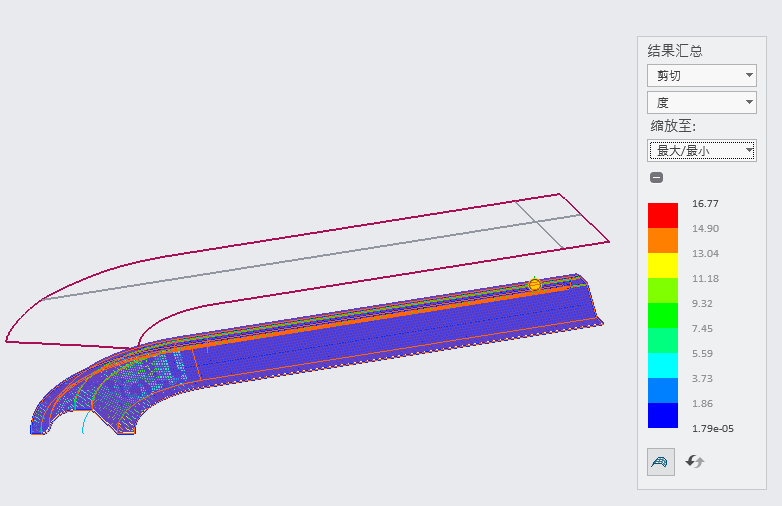

悬垂仿真已得到进一步改进，采用基于曲线的环坐标系确定悬垂方向以及评估纵向和横向方向上的方向结果。
将分析模型导出为 HDF5 格式时，可将基于曲线的环坐标系导出到分析模型。
优点
对于需要使用基于曲线的环坐标系类型进行悬垂仿真的特定铺层形状，此增强功能可提供更简单、更好的悬垂结果，从而提高工作效率。
附加信息
提示： | 无。 |
限制： | • Creo Simulate 中不支持基于曲线的环坐标系。 • 将分析模型导出为 NAS 格式时，无法将基于曲线的环坐标系导出到分析模型。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
