改进了干涉结果可视化
Creo+
用户界面位置： >
视频
说明
现在，在可视化干涉区域时，您可以移除颜色，且可以仅隔离干涉零件。
增强功能包括：
• 更好地控制是否隐藏分配的模型颜色。
◦ 现在，“模型颜色”(Model Colors) 默认情况下提供在“查看”(View) 选项卡中。
◦ 提高了干涉区域的可见性。

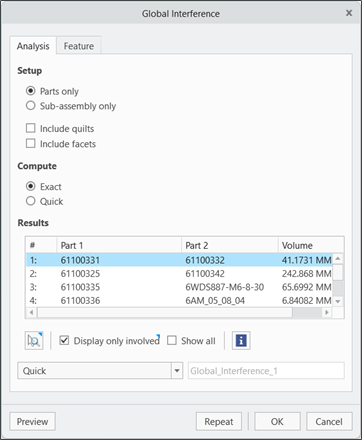

• 用于放大干涉体积块的新选项。可以从右键单击菜单或“全局干涉”(Global Interference) 对话框中选择此选项。

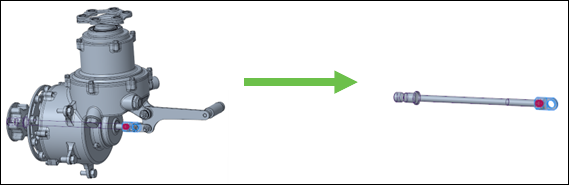

• 用于隔离参与模型的新选项。可以仅隔离干涉中所涉及的元件。选中“全局干涉”(Global Interference) 对话框中提供的复选框。
优点
• 提高了干涉区域的可见性，从而能够更快地标识问题。
• 更易于可视化干涉体积块，支持更高效的分析。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
