晶格：自动倒圆角的设计目的链
Creo+
用户界面位置：单击 > >
“晶格”(Lattice)。
“晶格”(Lattice)。视频
说明

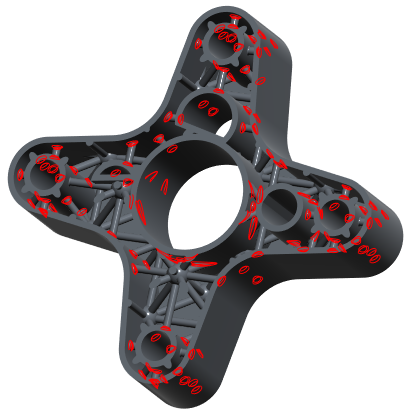

在 Creo 13 中，晶格特征已增强，可在晶格几何及其边界或壳之间自动创建设计目的链。目的链可用于创建“自动倒圆角”或“倒圆角”特征。
将为
“梁”(Beams)、
2.5D 或
“自定义”(Custom) 晶格类型创建目的链。晶格必须使用“完整几何”(Full geometry) 表示。晶格和边界或壳必须属于同一主体。
“梁”(Beams)、 2.5D 或 “自定义”(Custom) 晶格类型创建目的链。晶格必须使用“完整几何”(Full geometry) 表示。晶格和边界或壳必须属于同一主体。目的链将在完成晶格特征时创建。完成晶格特征后，可使用目的链创建倒圆角或自动倒圆角特征。由于这些特征位于晶格特征之外，因此，如果无需倒圆角，可将其隐藏以提高性能。
优点
使用自动创建的目的链，在晶格几何与其边界或壳之间轻松创建“自动倒圆角”或“倒圆角”特征。
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
