晶格：隐式梁晶格和壳

晶格：隐式梁晶格和壳

Creo+

用户界面位置：单击“模型”(Model) > “工程”(Engineering) >

“晶格”(Lattice) > “表示”(Representation) > “隐式”(Implicit)。

对于壳，单击“晶格区域”(Lattice Region) > “用晶格替换主体”(Replace body with lattice) > “创建壳”(Create shell) > “壳表示”(Shell representation) > “隐式”(Implicit)。

对于混合尺寸，请单击“单元填充”(Cell Fill) > “混合尺寸”(Blend size)。

视频

说明

在 CreoCreo+ 中，您现在可以创建隐式梁晶格和壳。这是创建梁晶格、对对象进行抽壳并将其合并到一个 3D 可打印对象中的替代方法。

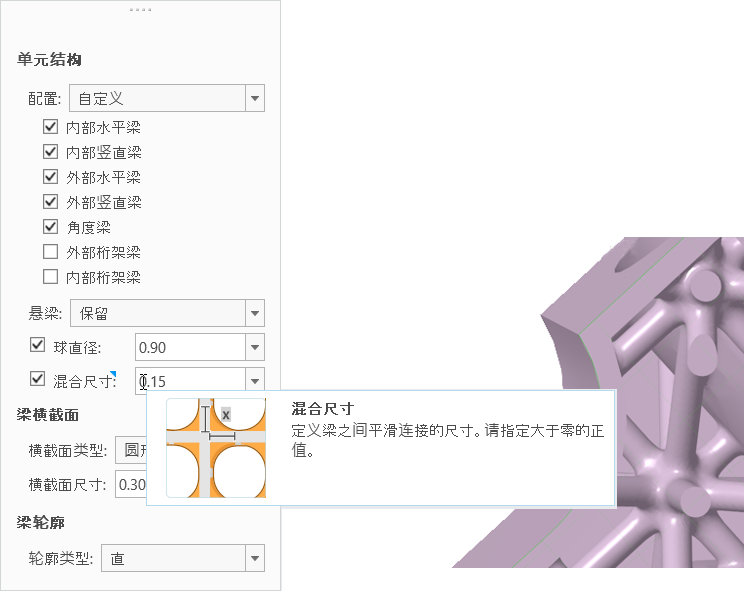

• 可以混合梁之间的内部界面。

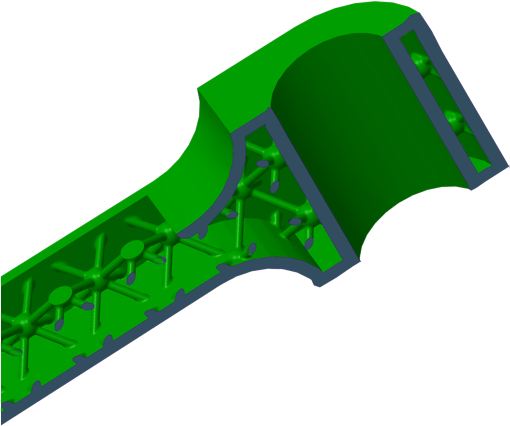

• 可以混合晶格与壳之间的界面。

优点

恒定壳化功能，能够将晶格与壳混合

附加信息

提示：	无。
限制：	由隐式几何生成的边和曲面不能用作下游特征的参考图元。
此功能是否替换了现有功能?	否。
与此功能相关的配置选项：	无。
