晶格导出增强功能：修剪边界处的简化梁
Creo+
用户界面位置：
• 零件模式
a. 单击“文件”(File) > “另存为”(Save As) > “保存副本”(Save a Copy)。“保存副本”(Save a Copy) 对话框随即打开。
b. 在“类型”(Type) 旁，选择 Stereolithography (*.stl) 或 3MF (*.3mf)。

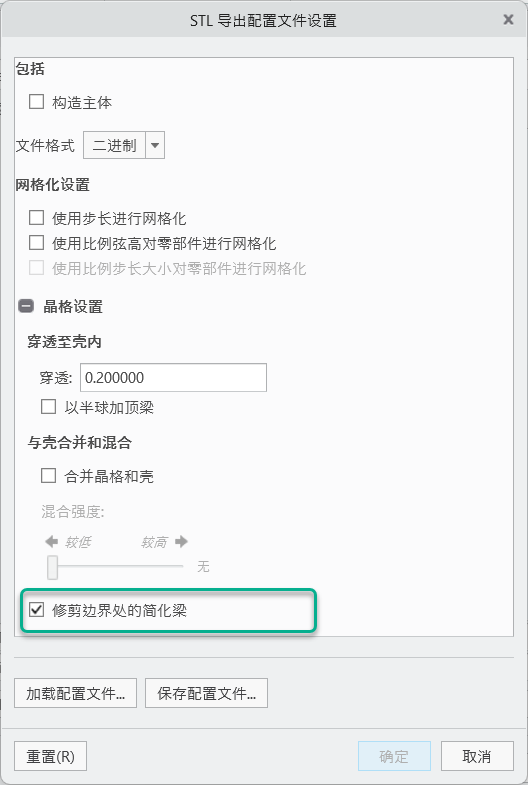

c. 单击“选项”(Options)。“STL 导出配置文件设置”(STL Export Profile Settings) 或“3MF 导出配置文件设置”(3MF Export Profile Settings) 对话框随即打开。
d. 单击 展开“晶格设置”(Lattice Settings) 部分。
• 托盘装配
a. 单击“文件”(File) > “打印”(Print) > “准备 3D 打印”(Prepare for 3D Printing)。“托盘”(Tray) 选项卡随即打开。

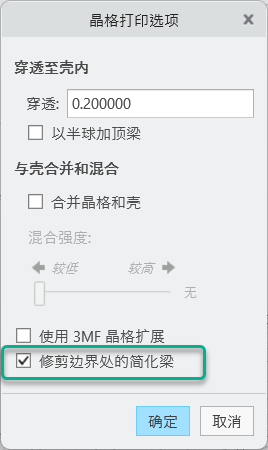

b. 单击“准备”(Preparation) > “晶格打印选项”(Lattice Printing Options)。“晶格打印选项”(Lattice Printing Options) 对话框随即打开。
说明
新增了用于修剪外部晶格边界处简化梁的导出选项。
• 在“零件”模式下，该选项适用于通过 “另存为”(Save As) 将目标对象导出为 STL 或 3MF 文件时。
• 在托盘装配中，该选项适用于导出和层切。
对于采用简化表示的梁晶格，导出期间将默认修剪开放和封闭晶格边界处的梁。这会增加计算时间。
如果不需要修剪梁，可清除“修剪边界处的简化梁”(Trim simplified beams at the boundary) 复选框以减少计算时间。
晶格未修剪：
晶格于外部边界处修剪：
优点
• 更加灵活地使用简化表示准备 3D 晶格模型
• 简化了导出工作流
• 支持在同一熟悉的晶格用户界面内工作
附加信息
提示：
无。
限制：
无已知限制。
此功能是否替换了现有功能?
否。
与此功能相关的配置选项：
无。
