晶格连接：“Delaunay 三角剖分”支持
Creo+
用户界面位置：
• 对于晶格中的 Delaunay 三角剖分，请单击 > >
“晶格”(Lattice) > >
>
“晶格”(Lattice) > > > • 对于晶格连接，请单击 > >
“晶格连接”(Lattice Connect)。
“晶格连接”(Lattice Connect)。视频
说明
晶格连接功能现支持“Delaunay 三角剖分”。
• “晶格连接”是一款功能强大的工具，可连接多个晶格并将其组合成一个连贯的晶格结构。
• 在此版本中，我们将继续扩展对其他晶格类型的支持，将其作为“晶格连接”功能的输入。

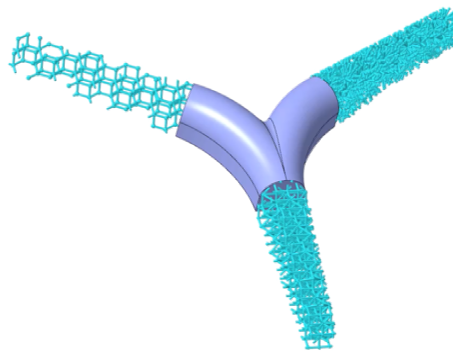

采用“Delaunay 三角剖分”的随机晶格可连接到：
◦ 单元类型为三角形、正方形、六边形、八边形、菱形十二面体或延长的菱形十二面体的常规晶格
◦ 内侧体积块具有 Delaunay 三角剖分或沃罗诺伊图的其他随机晶格
• 在数学上，Delaunay 三角剖分是沃罗诺伊图的对偶，两者都提供了生成不同晶格拓扑 (轻量化和强化) 的方法。
此外，还改进了算法，以更好地使用空隙 (大间隙) 求解晶格之间的连接。
优点
• 结构用例的扩展功能
• 创建复杂晶格时更具灵活性
• 与 Creo 工作流保持一致
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
