晶格：自定义晶格中基于仿真的可变密度
Creo+
用户界面位置：单击 >
“晶格”(Lattice) > >
“自定义”(Custom)。
“晶格”(Lattice) > > “自定义”(Custom)。视频
说明
现在，可以创建基于梁的自定义晶格，晶格的密度随仿真结果的不同而变化。在应力较大的区域，晶格密度较大；而在应力较小的区域，晶格密度则较小；这两者之间的密度是逐变的。
密度取决于梁的横截面尺寸。梁越粗 (横截面尺寸越大)，密度越大。梁上的球也会随着梁的加粗而增大。
以前，根据仿真结果改变密度的选项不适用于自定义晶格。
新增的功能支持以下过程：

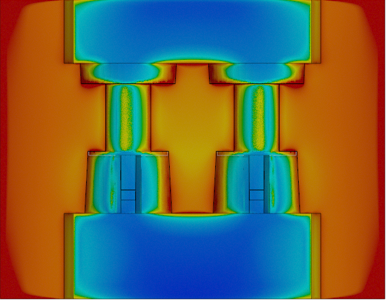

• 对没有晶格的零件运行仿真：
• 将仿真结果保存到文件：

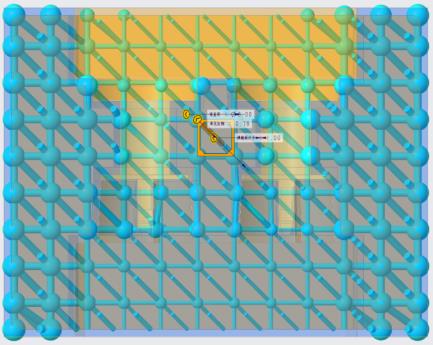

• 利用自定义单元来创建晶格：
然后根据仿真结果创建可变密度。在应力较大的区域，晶格密度较大；而在应力较小的区域，晶格密度则较小：
优点
• 支持其他用例
• 更灵活地定义晶格
• 支持相同的工作流和晶格用户界面
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
