点焊的堆叠信息
每个点焊实例的堆叠从点焊开始,沿着垂直于点焊所在曲面的矢量,一直到点焊实例所连接的薄板进行计算。

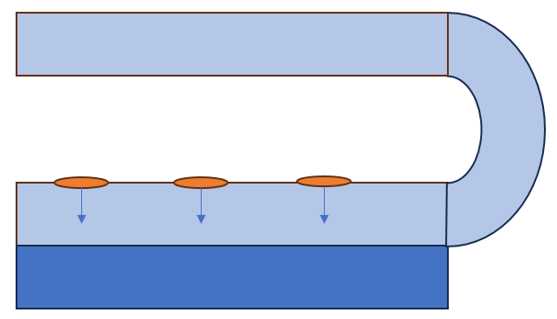

例如,接合成员特征包含两个元件。三个点焊实例连接两个元件:
- 元件 1
- 元件 2
- 接合成员特征 = 元件 1 + 元件 2
- 点焊实例
- 点焊实例矢量
仅针对箭头方向的薄板计算各个点焊实例的堆叠。
Creo 中,可以在图形窗口中查看有关各个点焊实例下的堆叠的信息。这些信息也包含在可导出的 xMCF 文件中;可通过导入这些信息来创建接头和紧固件数据。可以使用这些信息来验证堆叠是否符合制造能力。
图形窗口中的堆叠信息
将指针置于点焊实例上时,会显示相应的工具提示,其中呈现以下信息:
点焊实例标签
父点焊特征标签
直径
JM 堆叠,即接合成员特征中包含的元件数量
实际堆叠,即点焊实例所连接的薄板层数
连接 ID,即焊缝序列 ID,也就是焊缝的制造顺序
材料
示例:
接合成员特征包含三个元件。对于所有三个点焊实例,“JM 堆叠”的值均为 3。
实际堆叠:3
点焊实例从顶层薄板开始,连接三块薄板
连接 ID:1
第一次,制造此焊缝实例
实际堆叠:2
点焊实例从中间层薄板开始,连接两块薄板
连接 ID:2
第二次,制造此焊缝实例
实际堆叠:1
点焊实例从底层薄板开始,连接一块薄板
连接 ID:3
第三次,制造此焊缝实例
xMCF 文件中的堆叠信息
导出点焊信息后,各个焊缝实例的堆叠信息都会包含在 xMCF 文件中。
堆叠计算
根据以下规则计算堆叠:
仅针对所参考的接合成员特征内的元件,计算堆叠。
如果没有接合成员特征参考点焊,则堆叠计算将仅考虑与点焊特征处于同一装配级别的元件。
仅针对选定的点焊特征,计算堆叠。
仅针对位于点焊矢量方向上的薄板,计算堆叠。
