要导出点焊信息
1. 单击 > >
“导出”(Export)。“导出焊缝和接合信息”(Export Welds and Joints Information) 对话框随即打开。
“导出”(Export)。“导出焊缝和接合信息”(Export Welds and Joints Information) 对话框随即打开。2. 在“新文件名”(New file name) 旁边，键入文件的名称。
3. 要以 xMCF (扩展主连接文件) 格式导出信息，可以单击“类型”(Type) 旁的箭头，然后选择 xMCF (*.xml)。
可通过设置 weld_export_type 配置选项来定义默认 .xml 文件格式。
4. 如需定义待导出信息在模型中的层级：
a. 单击“选项”(Options)。“XML 导出选项”(XML Export Options) 对话框随即打开。
b. 通过选中或清除“包括所有层级”(Include all levels) 复选框来定义导出层级：
▪ 要导出当前启用的层级 (模型) 的信息，请清除该复选框。
单击“确定”(OK) 后，“新文件名”(New file name) 旁边所启用层级的名称将显示为新名称。
▪ 要导出当前启用的层级及其下的所有层级的信息，请选中该复选框。
单击“确定”(OK) 后，“新文件名”(New file name) 旁边的“多个文件名”(Multiple file names) 将显示为新名称。
可通过设置 weld_export_all_levels 配置选项来定义默认导出层级。
5. 要选取用于定义文件中连接的制造顺序的参数，请选择下列选项之一：
◦ “重新生成和序列 ID”(Regeneration & sequence ID) - 根据特征重新生成顺序和特征内的序列来制造文件中的连接。
◦ “特征和序列 ID”(Feature & sequence ID) - 根据特征序列 ID 顺序和特征内的序列来制造文件中的连接。
6. 单击“确定”(OK)。“XML 导出选项”(XML Export Options) 对话框随即关闭。
7. 单击“确定”(OK)。“导出焊缝和接合信息”(Export Welds and Joints Information) 对话框随即关闭。.xml 文件即导出至工作目录。

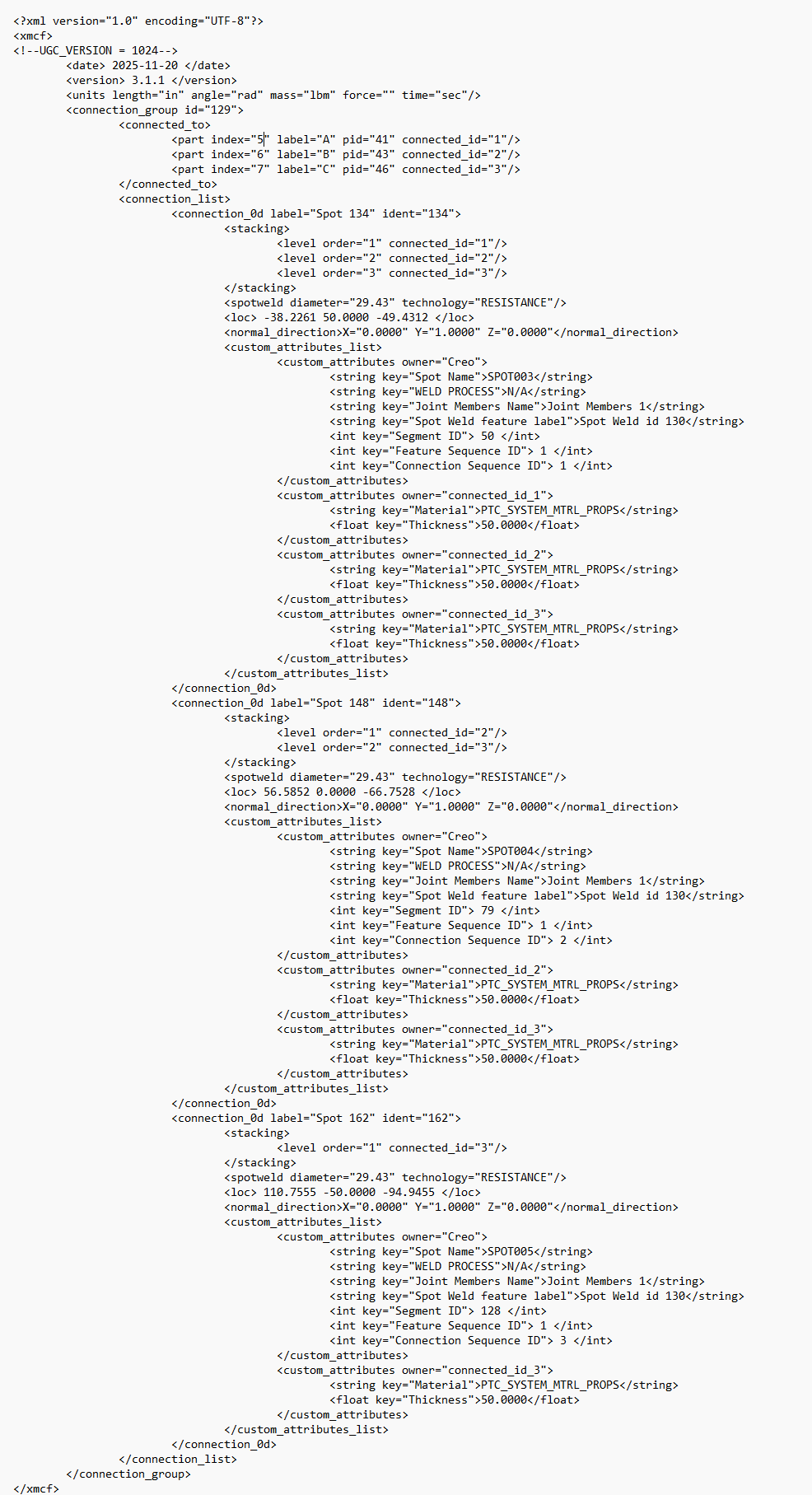

点焊的 xMCF 文件
导出的点焊信息包含堆叠信息：
