PID 控制器练习 8 - 生成仿真报告
创建报告场景
创建仿真场景，以保存用于仿真报告中的仿真几何的视图 (方向和缩放级别)。
1. 使用鼠标固定几何的视图 (方向和缩放级别)。
2. 在“后处理”(Post-processing) 选项卡中，选择“仿真场景”(Simulation Scene)。“仿真场景”(Simulation Scene) 对话框随即打开。
3. 单击“新建”(New) 创建新视图。视图将存储在 SCENE 01 中。
4. 要更新视图，请根据需要重定向几何，选择 SCENE 01，然后单击“更新”(Update)。
5. 单击“关闭”(Close) 以关闭仿真场景。
生成仿真报告
1. 从“项目”(Project) 溢出菜单中选择“仿真报告向导”(Simulation report wizard)：“仿真报告向导”(Simulation Report Wizard) 对话框随即打开。
2. 输入项目的名称，然后单击“下一步”(Next)。
3. 在“内容”(Content) 选项卡中，仅启用“流线”(Streamlines)、“曲面轮廓”(Surface contours) 和“XY 坐标图”(XY Plots) 以将其包括在仿真报告中。单击“下一步”(Next)。
4. 在“相机”(Camera) 选项卡中，选择 SCENE 01 以选择几何的视图。在报告中创建图时，将使用此视图。单击“下一步”(Next)。
5. 在“边界条件”(Boundary conditions) 选项卡中，启用 pipe_cold_inlet、pipe_hot_inlet 和 pipe_outlet 以将用于选定边界的条件添加到报告中。单击“下一步”(Next)。
6. 在“流线”(Streamlines) 选项卡中，启用“流线”(Streamline)。单击“下一步”(Next)。
7. 从变量下拉菜单中为流线选择“温度: [热]”(Temperature: [Heat])。单击
，将流线添加到报告中。单击“下一步”(Next)。
，将流线添加到报告中。单击“下一步”(Next)。8. 在“曲面轮廓”(Surface contours) 选项卡中，启用所有边界以显示边界上的轮廓。单击“下一步”(Next)。
9. 在曲面图选择下拉列表中选择“全部”(All)，然后从变量下拉列表中选择“温度: [热]”(Temperature: [Heat])。单击 以在报告中显示所有边界上的轮廓。
以在报告中显示所有边界上的轮廓。10. 单击“完成”(Finish)。为报告输入文件名，然后单击“保存”(Save)。默认情况下，报告以 HTML 格式保存在工作目录中。

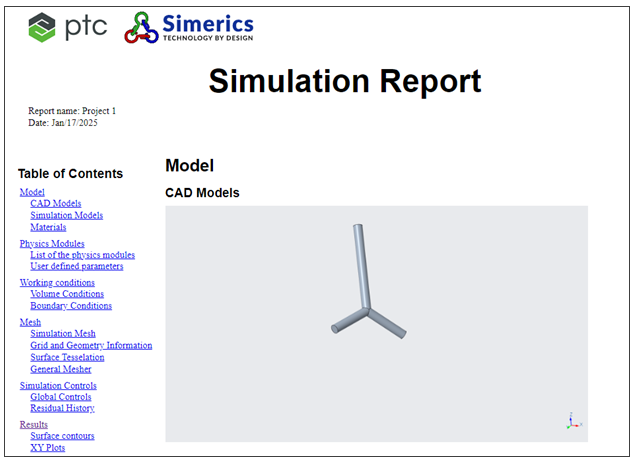

显示内容列表的仿真报告
