PID 控制器练习 2 - 创建边界条件
1. 在“域”(Domains) 下，右键单击 PIPE_Body_1，然后选择
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。2. 选择对应于 pipe_cold_inlet 的曲面，如下图所示。

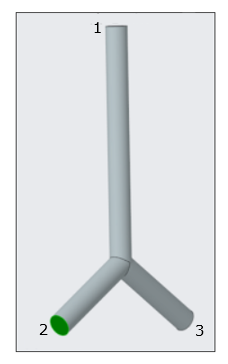

图 2. 边界曲面
1. pipe_outlet
2. pipe_cold_inlet
3. pipe_hot_inlet
3. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_0001。
4. 在“域”(Domains) 下，右键单击 PIPE_Body_1，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。5. 选择对应于 pipe_hot_inlet 的曲面，如上图所示。
6. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_0002。
7. 在“域”(Domains) 下，右键单击 PIPE_Body_1，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。8. 选择对应于 pipe_outlet 的曲面，如上图所示。
9. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_0003。
10. 右键单击并重命名下列边界条件：
◦ BC_0001 作为 pipe_cold_inlet
◦ BC_0002 作为 pipe_hot_inlet
◦ BC_0003 作为 pipe_outlet
