PID 控制器练习 7 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在“显示”(Show) 组中的
“CAD 主体”(CAD Bodies) 和
“Flow Analysis 主体”(Flow Analysis Bodies) 之间进行切换。通过在“图例”(Legend) 下拉菜单中选择“未选择”(No Selection) 来清除任何变量显示。单击
“XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。
“CAD 主体”(CAD Bodies) 和 “Flow Analysis 主体”(Flow Analysis Bodies) 之间进行切换。通过在“图例”(Legend) 下拉菜单中选择“未选择”(No Selection) 来清除任何变量显示。单击 “XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。 | 1. 要显示/隐藏选定的几何图元，请在视图面板中单击  “显示”(Show)。2. 要更改颜色配置，请单击“图例”(Legend) 中的  “更多”(More)，然后在“蓝红”(Blue Red) 和“蓝紫”(Blue Purple) 之间做出选择。 |

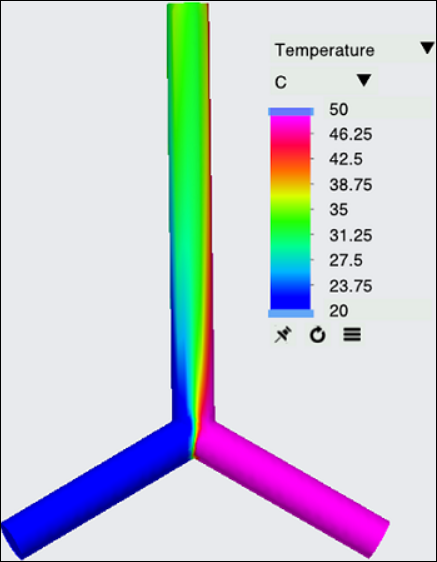

查看温度等值线
1. 在“域”(Domains) 下，选择 PIPE_BODY_1。在“视图”(View) 面板中，单击 “显示”(Show) 以显示所选域。
“显示”(Show) 以显示所选域。2. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “网格”(Grid) -
◦ “轮廓”(Outline) - No
◦ “变量”(Variable) - Temperature:[Heat]
◦ “最小”(Min) - 20 C
◦ “最大”(Max) - 50 C

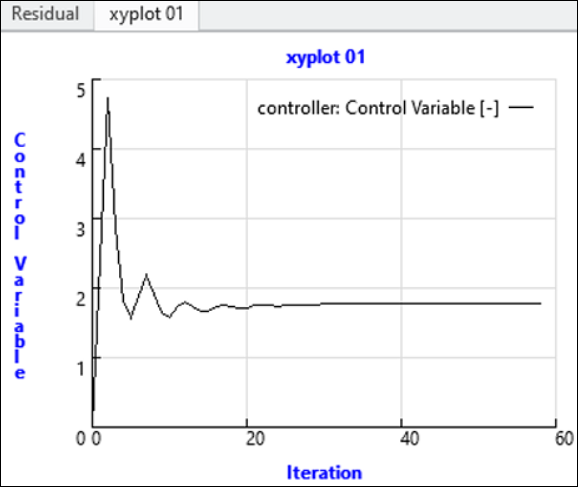

绘制控制变量图
1. 在“项目树”中的“物理”(Physics) 下，选择“控制器”(Controller)。
2. 在“后处理”(Post-processing) 组中，单击 “XY 坐标图”(XYPlot)。新要素 xyplot1 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。
“XY 坐标图”(XYPlot)。新要素 xyplot1 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。3. 选择 xyplot1。
4. 在“属性”面板中，设置“变量”(Variable) -“[控制器] 控制变量”([Controller] Control Variable)
5. 单击“确定”(OK)。

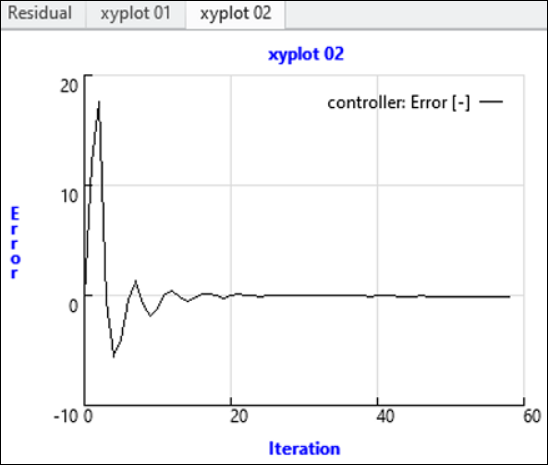

绘制误差图
绘制误差图
监控出口处的误差值，以检查每次迭代时的误差值，该误差值将随着所需设定点值的减小而减小。
1. 在“项目树”中的“物理”(Physics) 下，选择“控制器”(Controller)。
2. 在“后处理”(Post-processing) 组中，单击 “XY 坐标图”(XYPlot)。新要素 xyplot2 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。
“XY 坐标图”(XYPlot)。新要素 xyplot2 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。3. 选择 xyplot2。
4. 在“属性”(Properties) 面板中，设置“变量”(Variable) -“[控制器] 误差”([Controller] Error)
5. 单击“确定”(OK)。

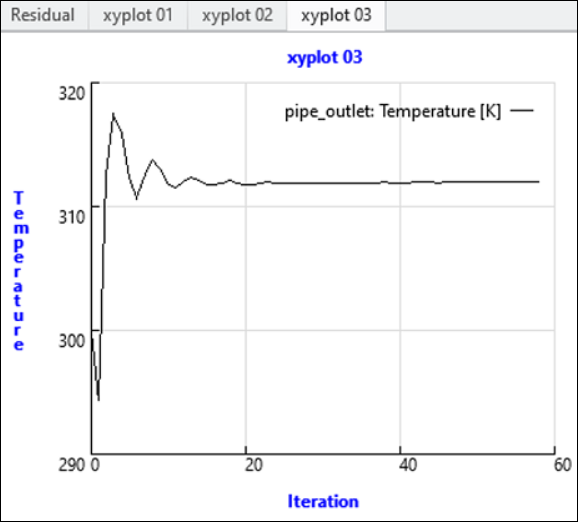

绘制出口温度图
1. 在 Flow Analysis 树中，单击“边界条件”(Boundary Conditions) 下的“普通边界”(General Boundaries)。选择 pipe_outlet。
2. 在“后处理”(Post-processing) 组中，单击 “XY 坐标图”(XYPlot)。新要素 xyplot3 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。
“XY 坐标图”(XYPlot)。新要素 xyplot3 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。3. 选择 xyplot3。
4. 在“属性”(Properties) 面板中，从“变量”(Variable) 下拉列表中设置“变量”(Variable) -“[热] 温度”([Heat] Temperature)。
5. 单击“确定”(OK)。

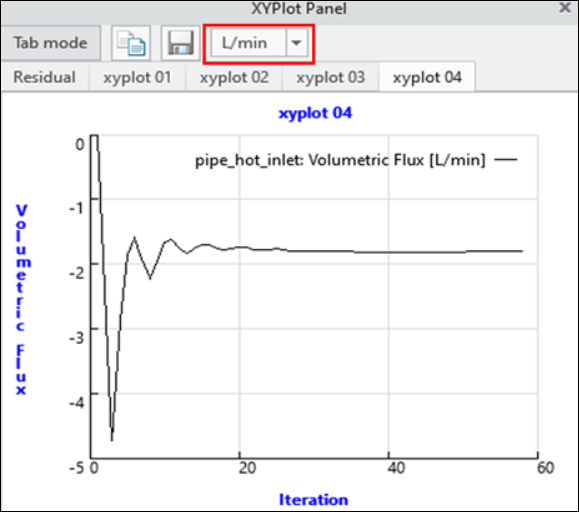

绘制热流体入口处的体积通量图
1. 在 Flow Analysis 树中，单击“边界条件”(Boundary Conditions) 下的“普通边界”(General Boundaries)。选择 pipe_hot_inlet。
2. 在“后处理”(Post-processing) 组中，单击 “XY 坐标图”(XYPlot)。新要素 xyplot4 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。
“XY 坐标图”(XYPlot)。新要素 xyplot4 将添加到 Flow Analysis 树中的“结果”(Results) > “XY 坐标图”(XY Plots) 下。3. 选择 xyplot4。
4. 在“属性”(Properties) 面板中，从“变量”(Variable) 下拉列表中设置“变量”(Variable) -“[流动] 体积通量”([Flow] Volumetric Flux)。将单位更改为 L/min。
查看域中的流线
流线跟踪流体流的路径。
1. 要创建流线，请从 Flow Analysis 功能区的“后处理”(Post-processing) 组中选择“流线图”(Stream Lines)。
2. 要从入口边界释放流线，请在“值”(Value) 下为 pipe_cold_inlet 和 pipe_hot_inlet 选择 Yes。
3. 在 Flow Analysis 树中，选择 > > > 下的“几何”(Geometry)。
4. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “线条粗细”(Line Thickness) - 0.0002 m
◦ “动画时长”(Animation Time Size) - 0.05
5. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“曲面”(Surface) 选择以下选项值：
◦ “变量”(Variable) -“温度: [热]”(Temperature: [Heat])
◦ “最大”(Max) - 50 C
◦ “最小”(Min) - 20 C
6. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，为“流线”(Streamline) 设置以下内容：
◦ “释放粒子”(Release Particle) - Yes

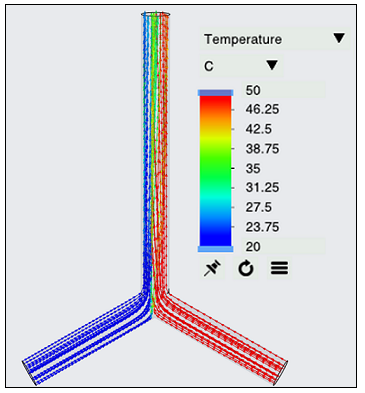

流线 - 温度
