宽带源模型仿真练习 7 - 分析结果
本练习介绍了如何在仿真期间及之后分析结果。要隐藏 CAD 曲面 (非流体域)，请在“显示”(Show) 组中的
“CAD 主体”(CAD Bodies) 和
“Flow Analysis 主体”(Flow Analysis Bodies) 之间进行切换。通过在“图例”(Legend) 下拉菜单中选择“未选择”(No Selection) 来清除任何变量显示。单击
“XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。
“CAD 主体”(CAD Bodies) 和 “Flow Analysis 主体”(Flow Analysis Bodies) 之间进行切换。通过在“图例”(Legend) 下拉菜单中选择“未选择”(No Selection) 来清除任何变量显示。单击 “XY 坐标图面板”(XYPlot Panel) 查看 XY 坐标图。 | 1. 要显示/隐藏选定的几何图元，请在视图面板中单击  “显示”(Show)。2. 要更改颜色配置，请单击“图例”(Legend) 中的  “更多”(More)，然后在“蓝红”(Blue Red) 和“蓝紫”(Blue Purple) 之间做出选择。 |
查看横截面上的压力等值线
压力等值线 - 截面视图  | 压力等值线 - 缩放视图  |
1. 在 Flow Analysis 树中的“结果”(Results) 下，单击“衍生曲面”(Derived Surfaces)。
2. 选择 Section 01。
3. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)
◦ “变量”(Variable) -“压力:流量”(Pressure:Flow)
◦ “最小”(Min) - 0 Pa
◦ “最大”(Max) - 500 Pa
查看横截面上的声功率等值线
声功率等值线 - 截面视图  | 声功率等值线 - 缩放视图  |
1. 在“后处理”(Post-processing) 组中，单击
“剖视图”(Section View)。新要素 Section 02 将显示在 Flow Analysis 树中的“衍生曲面”(Derived Surfaces) 下。
“剖视图”(Section View)。新要素 Section 02 将显示在 Flow Analysis 树中的“衍生曲面”(Derived Surfaces) 下。2. 选择 Section 02。
3. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “类型”(Type) -“平面 X”(Plane X)
◦ “任意平面”(Arbitrary Plane) - 0
4. 单击“确定”(OK) 关闭对话框。
5. 将在 Flow Analysis 树“结果”(Results) 中的“衍生曲面”(Derived Surfaces) 下创建 Section 02。
6. 在“属性”面板的“视图”(View) 选项卡中，为“曲面”(Surface) 设置以下选项值：
◦ “网格”(Grid) - “否”(No)
◦ “轮廓”(Outline) - “否”(No)
◦ “变量”(Variable) -“声功率:[声学]”(Acoustic Power:[Acoustic])
◦ “最小”(Min) - 0 W/m3
◦ “最大”(Max) - 1e-07 W/m3
查看域中的流线
流线跟踪流体流的路径。
1. 要创建流线，请从 Flow Analysis 功能区的“后处理”(Post-processing) 组中选择“流线图”(Stream Lines)。
2. 要从入口边界释放流线，请在 outside_dir3_min 的“值”(Value) 下选择“是”(Yes)。
3. 在 Flow Analysis 树中的 > > > 下选择“几何”(Geometry)。
4. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，设置以下选项值：
◦ “线条粗细”(Line Thickness) - 0.0004 m
◦ “动画时长”(Animation Time Size) - 0.05
5. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，为“曲面”(Surface) 选择以下选项值：
◦ “变量”(Variable) - “速度大小”(Velocity Magnitude)：[流量]
◦ “最小”(Min) - 0 m/s
◦ “最大”(Max) - 10 m/s
6. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中，为“流线”(Streamline) 设置以下内容：
◦ “释放粒子”(Release Particle) - Yes
◦ “方向”(Direction) - Forward
◦ “粒子数”(Number of Particles) - 100

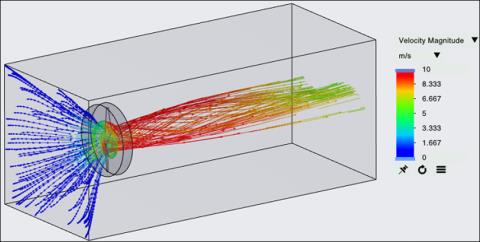

流线 - 速度大小
