电场练习 3 - 准备网格
1. 在 Flow Analysis 树中，选择“域”(Domains)。
2. 在“属性”(Properties) 面板的“网格”(Mesh) 选项卡中，为“网格生成”(Mesh Generation) 键入以下值：
◦ “网格位置”(Mesh Location) - All Volumes
◦ “边界框边距”(Bounding Box Margins) - Uniform
“大小”(Size) - 1
◦ “最大单元大小”(Maximum Cell Size) - 0.05
◦ “最小单元大小”(Minimum Cell Size) - 0.0004
◦ “曲面单元大小”(Cell Size on Surfaces) - 0.005
值将保留为默认设置。您可以根据需要进行更改。
3. 单击
“生成网格”(Generate Mesh) 为流体域创建网格。
“生成网格”(Generate Mesh) 为流体域创建网格。4. 在“域”(Domains) 下，选择所有要素。在“视图”(View) 面板中，单击
“显示”(Show) 以显示所选域。
“显示”(Show) 以显示所选域。5. 在“属性”(Properties) 面板的“视图”(View) 选项卡中，将“网格”(Grid) 和“轮廓”(Outline) 设置为“是”(Yes)。此时会显示网格，如下图所示。

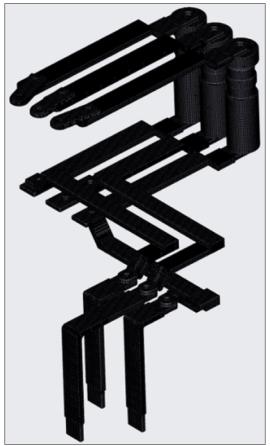

实体域的网格
分离界面
要应用电场和热边界条件，
1. 在 Flow Analysis 树中，单击“边界条件”(Boundary Conditions) 下的“界面”(Interfaces)。
2. 右键单击，然后针对 CURRENT_INLET_1、CURRENT_INLET_2、CURRENT_INLET_3、CURRENT_OUTLET_1、CURRENT_OUTLET_2 和 CURRENT_OUTLET_3 选择“分离界面”(Separate Interface)。
3. 将分离这些界面以形成边界。
 | 将分离界面，以便将温度边界条件分配给实体边界。 |
