电场练习 2 - 创建边界条件
1. 在“域”(Domains) 下，右键单击 BUSBAR_1，然后选择
“添加边界条件”(Add Boundary Condition)。“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)。“曲面集”(Surface Sets) 对话框打开。2. 选择下图中所显示的 CURRENT_INLET_1。
3. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_00001。
4. 在“域”(Domains) 下，右键单击 BUSBAR_2，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。5. 选择下图中所显示的 CURRENT_INLET_2。
6. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_00002。
7. 在“域”(Domains) 下，右键单击 BUSBAR_3，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。8. 选择 CURRENT_INLET_3，如图所示。
9. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_00003。

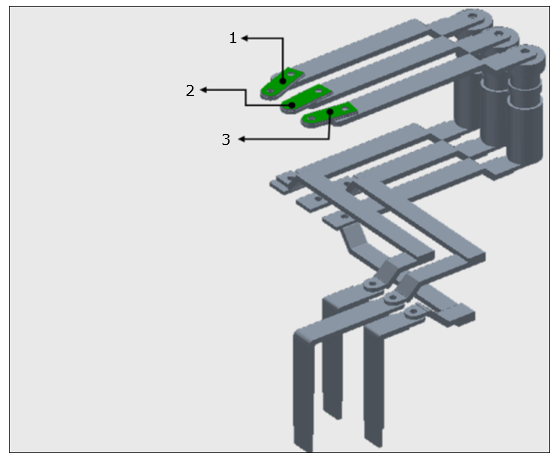

图 24. 创建入口边界
1. CURRENT_INLET_1
2. CURRENT_INLET_2
3. CURRENT_INLET_3
10. 在“域”(Domains) 下，右键单击 COPPER_TERMINAL_1，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。11. 选择 CURRENT_OUTLET_1，如图所示。
12. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_00004。
13. 在“域”(Domains) 下，右键单击 COPPER_TERMINAL_2，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。14. 选择 CURRENT_OUTLET_2，如图所示。
15. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_00005。
16. 在“域”(Domains) 下，右键单击 COPPER_TERMINAL_3，然后选择 “添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。
“添加边界条件”(Add Boundary Condition)“曲面集”(Surface Sets) 对话框打开。17. 选择 CURRENT_OUTLET_3，如图所示。
18. 单击“确定”(OK)。将在“普通边界”(General Boundaries) 下创建新要素 BC_00006。

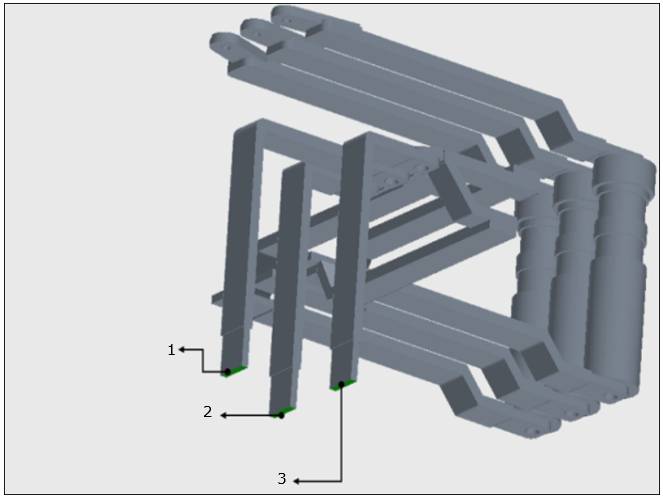

图 25. 创建出口边界
1. CURRENT_OUTLET_2
2. CURRENT_OUTLET_1
3. CURRENT_OUTLET_3
19. 右键单击并重命名下列边界条件：
◦ BC_00001 作为 CURRENT_INLET_1
◦ BC_00002 作为 CURRENT_INLET_2
◦ BC_00003 作为 CURRENT_INLET_3
◦ BC_00004 作为 CURRENT_OUTLET_1
◦ BC_00005 作为 CURRENT_OUTLET_2
◦ BC_00006 作为 CURRENT_OUTLET_3
