Creo Simulation Live 中的旋转流体域

概述

旋转流体域表示在旋转参考系中求解的流体区域。

通过旋转来驱动流体的整体运动时，可使用旋转流体域。在旋转参考系中求解流动可提供更高的精度。它用于对由内部旋转元件 (如风扇或叶轮) 产生的流体流进行建模。

定义旋转流体域后，系统自动将旋转壁边界条件应用至域的所有外部曲面 (垂直于旋转轴的曲面除外)。这些旋转壁与旋转流体域使用相同的角速度，并在后台自动创建。

创建旋转流体域的先决条件

• 首先，创建流体研究并为其定义流体域。

• 研究必须是稳态仿真研究。瞬态模式下不支持旋转流体域。

• 为旋转流体域选择的几何必须轴对称且完整旋转一周 (360 度)。

旋转流体域的几何要求

• 选定几何可以是实体主体或面组。

• 整个主体或面组必须关于单一旋转轴轴对称。不支持有多个旋转轴的几何。

• 最外面的曲面只能由圆柱、圆锥或基于样条的旋转曲面，或者这些曲面的组合构成。

对于基于样条的旋转曲面，当其有两个明确定义的相邻曲面时受支持。

对于锥形，当其有两个相邻边界曲面且不指向一端时受支持。

支持一个或多个同轴圆柱曲面。

• 主体的每一端必须仅包含一个法向指向旋转轴的曲面。

• 允许风扇或叶轮等内部主体以单独主体或切刀主体形式存在于旋转流体域中。

以下类型的几何不能用作旋转流体域的参考：

• 不支持外部曲面上有切除或中断的主体。

• 包含多个旋转轴的几何。

不能选择完整球体或椭球体作为旋转流体域。

• 未完整旋转 360 度的几何。

不支持因外部曲面上的切口或中断导致的非轴对称主体。

使用下表确定在创建旋转流体域时可用作参考的几何类型：

说明	几何	是否受支持
允许使用简单圆柱。
允许使用简单圆锥
允许使用简单骨架
只要外部圆锥或圆柱与内部圆锥或圆柱之间通过平面曲面清晰分离，就允许存在共轭圆锥-圆柱
不允许使用尖顶圆锥，因为其不满足具有 2 个相邻边界曲面的条件。
不允许使用带有凹槽的圆柱，因为不是轴对称。
不允许出现未完全旋转一周的曲面。
不允许使用圆环和球面。

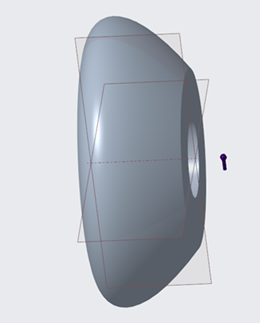

不允许将样条连接到单一平面曲面。
不允许与内部圆锥相邻的外部圆柱。
不允许与内部圆柱相邻的外部圆锥。
不允许与圆锥相邻的基于样条的旋转曲面。
