紧固件预加载荷 - Creo Simulation Live
关于预加载荷
紧固件预加载荷用于模拟紧固件的预加载荷条件 (无外部载荷)，其中通过向螺栓头或螺母施加扭矩来紧固紧固件。拧紧过程将元素压缩在一起并固定接头。结构元件上的这种压应力称为锁模力或夹具载荷，它会导致夹持长度减小，夹持长度是紧固后螺栓头和螺母 (使用螺钉时为螺纹孔) 之间的距离。可以使用下列任何一个量来定义预加载荷 - 施加到螺栓头或螺母的扭矩、锁模力或夹持长度调整。

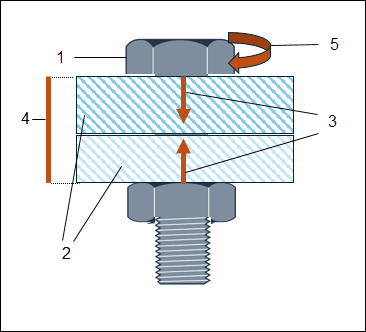

1. 螺栓头
2. 表示为两个结构元素的凸缘
3. 锁模力或夹具载荷
4. 夹持长度
5. 施加到螺栓头的紧固扭矩
定义预加载荷
执行以下步骤以针对紧固件定义预加载荷。
1. 单击“载荷”(Loads) 组中的
“预加载荷”(Preload)。“预加载荷”(Preload) 对话框打开。对话框的“参考”(References) 区域将显示模型中的所有紧固件。
“预加载荷”(Preload)。“预加载荷”(Preload) 对话框打开。对话框的“参考”(References) 区域将显示模型中的所有紧固件。2. 从“参考”(References) 框中选择一个或多个紧固件。
3. 从“定义方式”(Define by) 列表中选择以下值之一，以指定施加预加载荷的方式：
◦ “夹具载荷”(Clamp load) - 指定在螺杆上产生的预加载荷值，并采用适当的力单位。
◦ “夹持长度调整”(Grip length adjustment) - 指定因施加预加载荷而导致的凸缘压缩程度。选择适当的长度单位。
◦ “扭矩”(Torque) - 指定为将螺栓拧紧至其预加载状态而必须施加的扭矩值。该值必须为正的非零值。此外，指定以下参数：
▪ “螺栓直径”(Bolt diameter) - 指定螺栓直径。
▪ “扭矩系数”(Torque coefficient) - 指定摩擦系数。这取决于螺栓和凸缘的材料属性。该值必须为小于 1 的正非零值。
4. 单击“确定”(OK) 以创建预加载荷。预加载荷将显示在“模型树”中的“载荷”(Loads) 节点下。
将预加载荷从一个研究复制到另一个研究时，也会将关联的紧固件一同复制到另一个研究。删除紧固件时，也会删除关联的预加载荷。
