示例：在 Creo Ansys Simulation 中运行疲劳研究
本示例介绍设置和运行疲劳分析以及查看和分析结果的端到端工作流。

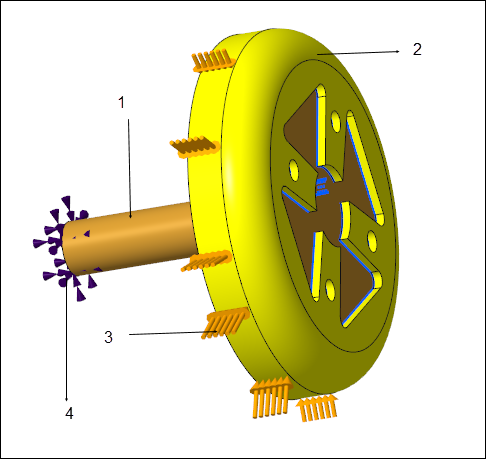

本示例提供了一个滑轮系统，它由一个采用 FE 40 材料的轴和一个钢制滑轮组成。滑轮通过 4 个螺栓安装在轴上。一条带绕过滑轮。带施加的力被建模为值为 5000 N 的承载载荷。
1. 采用 FE 40 材料的轴
2. 钢制滑轮
3. 将带施加在滑轮上的力建模为值为 5000 N 的承载载荷
4. 用于将轴端固定到位的固定约束
皮带轮以高转速旋转，因此必须承受高循环疲劳。为计算因带施加在滑轮上的载荷引起的疲劳寿命，需要为滑轮材料定义疲劳材料属性。已定义钢制材料的循环应力属性。滑轮材料 (钢) 的应力寿命曲线定义为表函数，其值如下所示：
使用下列参数定义模型的疲劳行为：
• 分析类型 - 应力寿命
• 元件 - Von Mises 应力
• 载荷类型 - 完全反转
• 设计寿命 - 1.0e06 次循环
以下是运行研究时获得的不同结果：
结果 | 结果的等值线图 | 解释 |
|---|---|---|

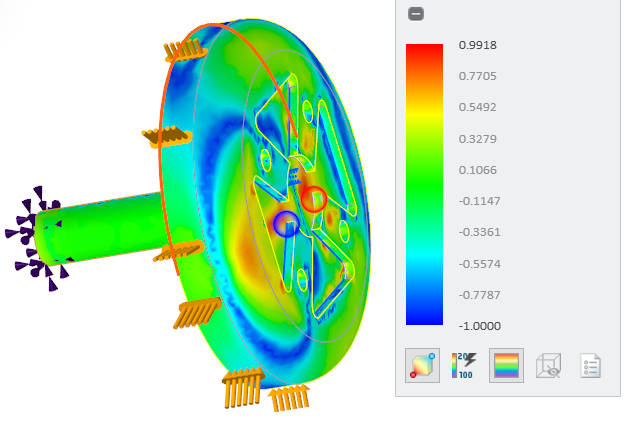

双轴指示 |  | 由于双轴指示在 -1 (纯剪应力) 和 0.99 (几乎 1) 之间变化，这意味着某些区域存在纯双轴载荷。 |

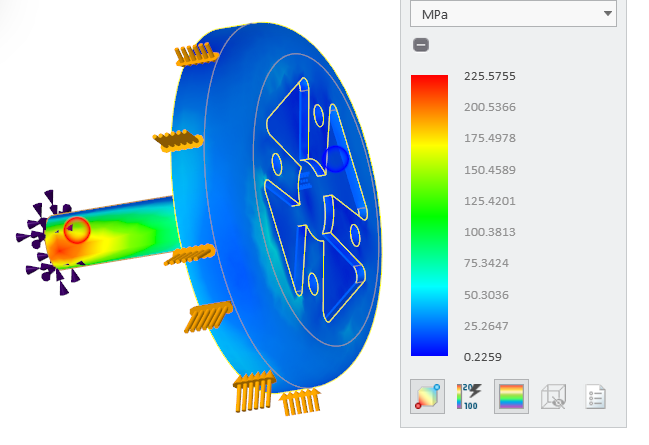

等效交替应力 |  | 这里的 EAS 值较低意味着寿命较长。 |

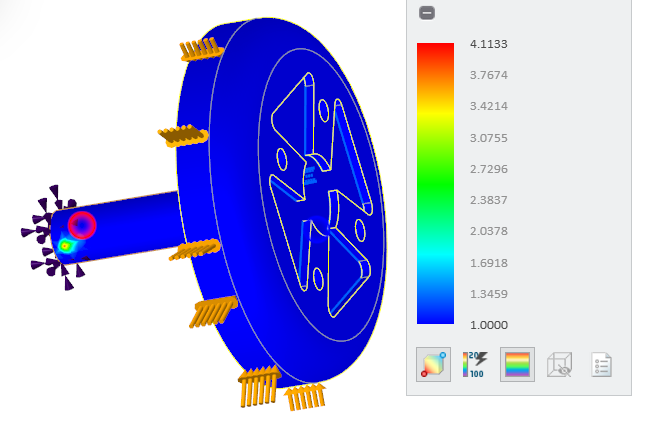

疲劳损伤 |  | 在这种情况下，滑轮的疲劳损伤为 1.0，这意味着零件在设计寿命内是安全的。 |

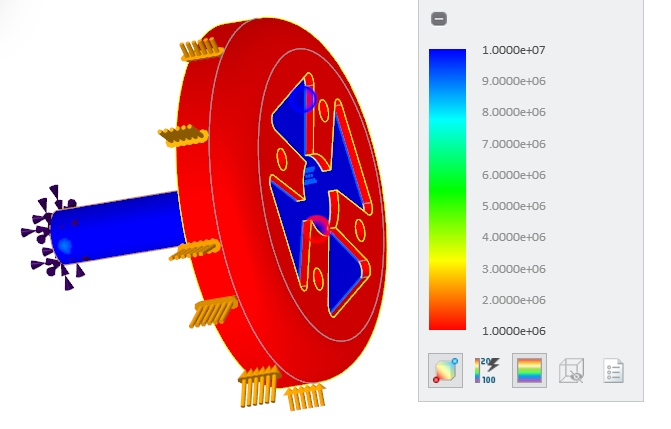

疲劳寿命 |  | 对于滑轮，疲劳寿命为 1e06，等于设计寿命。 |

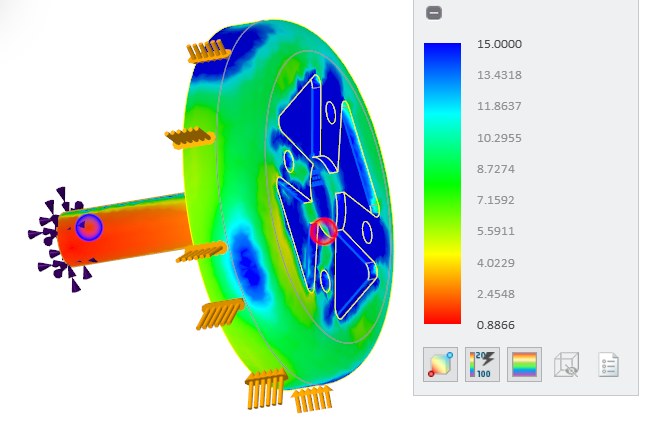

安全系数 |  | 滑轮的最大安全系数约为 10，这意味着它是安全的。 |
